高精度5轴磨削中心。 可加工形状复杂的可转位刀片

我们的专用磨床可加工硬质合金和超高硬度材料制作的高精密小型零件,能够7天24小时连续生产运行。主要用于刀片制造、汽车和钟表行业。

Maschinen
icon

Evo Penta

High-precision 5-axis grinding center for the machining of indexable inserts with complex geometries

icon

Evo Combi

High-precision 4-axis grinding center for the machining of indexable inserts on the periphery and two K-Lands in a single clamping

icon

Dom Plus

High-precision 4-axis grinding center for the machining of indexable inserts on the periphery with two K-Lands through re-clamping.

icon

Leo Peri

High-precision 4-axis grinding center for machining the periphery of indexable inserts. Support for 4 up to 6 pallets, Compact, fully enclosed grinding area.

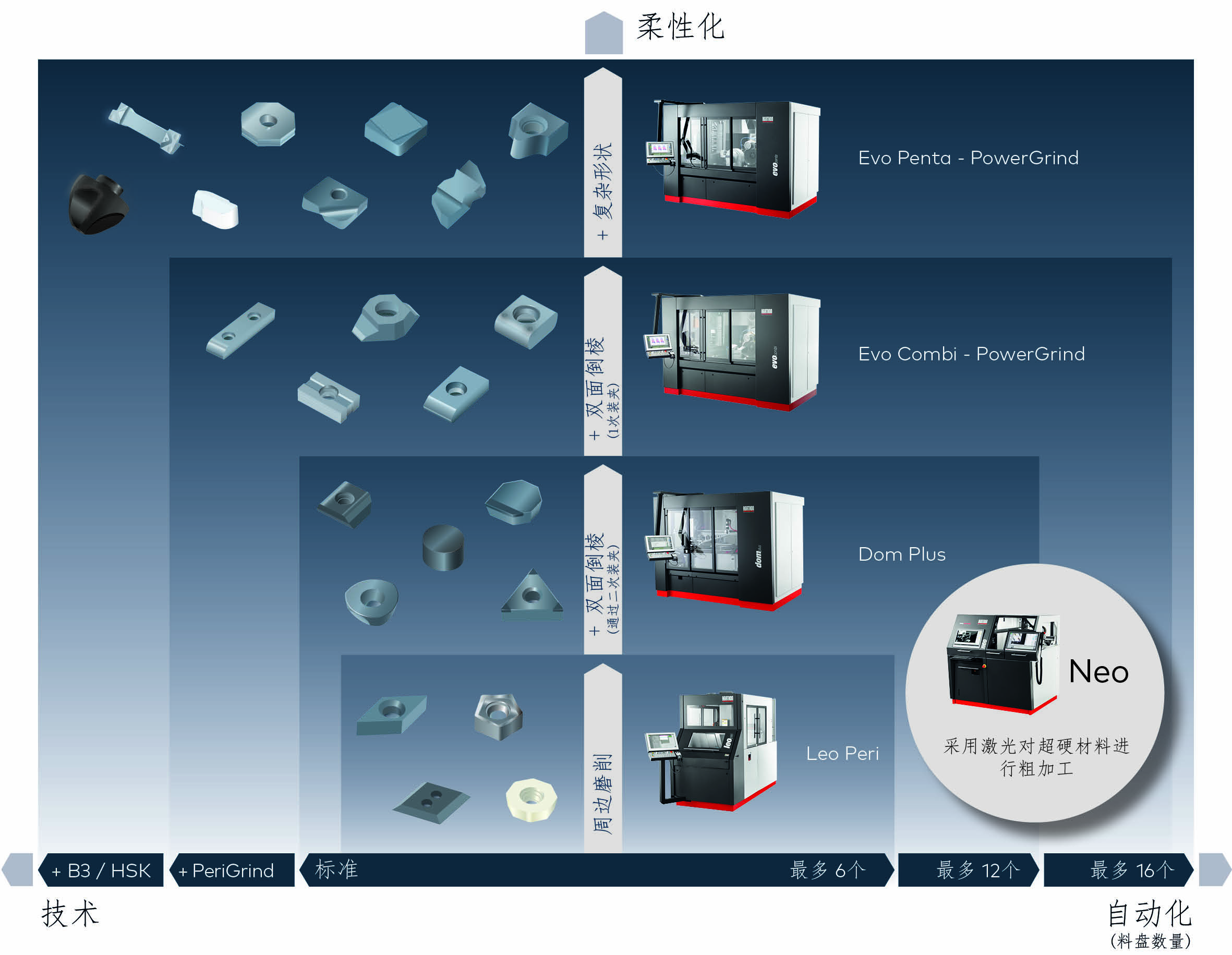

我们的设备

Leo, Dom 和Evo经过我们技术革新并通过严格试验验证,所有的机床设备在阿格顿瑞士工厂所在地Solothurn的Bellach研发和制造

Leo Peri Dom Plus Evo Combi Evo Penta
Leo Peri Dom Plus Evo Combi Evo Penta
可加工材质 硬质合金、金属陶瓷、陶瓷、CBN、PCD 硬质合金、金属陶瓷、陶瓷、CBN、PCD 硬质合金、金属陶瓷、陶瓷、CBN、PCD 硬质合金、金属陶瓷、陶瓷、CBN、PCD
最小加工内径 3.96mm 3.96mm 3.96mm 3.96mm
最大加工外径 35mm 60mm 100mm(最大120mm) 50mm
工件厚度 23.5mm 23.5mm 28.5mm 29mm
功能 纯周边磨削 周边磨削,2次装夹磨削双倒棱 周边磨削,1次装夹磨削双倒棱 1次装夹磨削复杂形状刀片
砂轮直径∮ 250mm 350mm 400mm 400mm
数控轴数 4 4 4 5
夹头型号 B1 B1 B1 B1 und B3
C轴回转角度 -45°~ +36° -90° ~ +45° -140° ~ +140° -140° ~ +140°
Y轴行程 -17mm ~ +69mm -100mm ~ +53mm -266 ~ +352mm -266 ~ +352mm
X轴行程 -23mm ~ +36mm -45mm ~ +100mm -63mm ~ +223mm -63mm ~ +223mm
B轴回转速度 300°/s 300°/s 720°/s 300°/s
夹持力 500-8800N 500-8800N 500-8500N 500-8500N
料盘数量 最大6个 最大8个 最大16个 最大16个
修整方式 在线修整器 在线修整器;
或外部碗型、碟形修整器
在线修整器;
或超强电修整、外部碗型、碟形修整器
在线修整器;
或超强电修整、外部碗型、碟形修整器
可选部件 力检测系统
3D模拟
AGP-ISO图形化编程
数据池
工业4.0
力检测系统
3D模拟
AGP-ISO图形化编程
数据池
工业4.0
力检测系统
3D模拟
AGP-ISO图形化编程
数据池
工业4.0
超强电修整
砂轮周边磨削
力检测系统
3D模拟
AGP-ISO图形化编程
数据池
工业4.0
超强电修整
砂轮周边磨削
机床尺寸(长x宽x高) 1290mm x 2980mm x 2140mm 2750mm x 2100mm x 2290mm 3060mm x 2100mm x 2290mm 3060mm x 2100mm x 2290mm
机床重量 3099kg 5350kg 5800kg 5800kg
Leo Peri Dom Plus Evo Combi Evo Penta
Leo Peri Dom Plus Evo Combi Evo Penta
