Führungs- und Positioniersysteme für den Maschinen- und Anlagenbau
Wo Präzision
der Schlüssel ist.

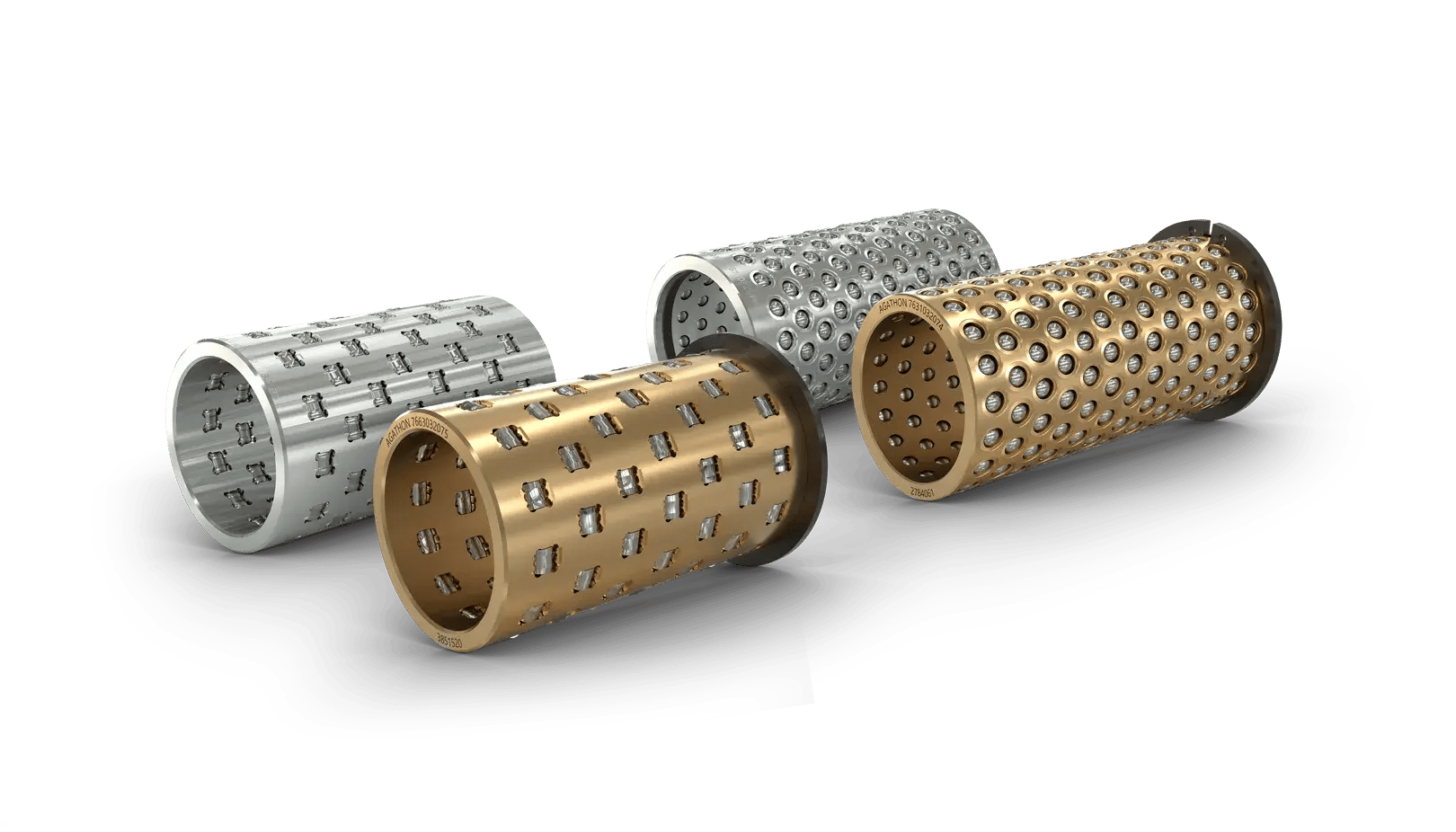

.webp?width=1620&height=926&name=Agathon_ShopRedesign_Header_Image5%20(1).webp)
Vom System zur Lösung
Vom modularen System zur fertigen Lösung
Drei präzise abgestimmte Komponenten werden zu Ihrer kundenspezifischen Lösung kombiniert.

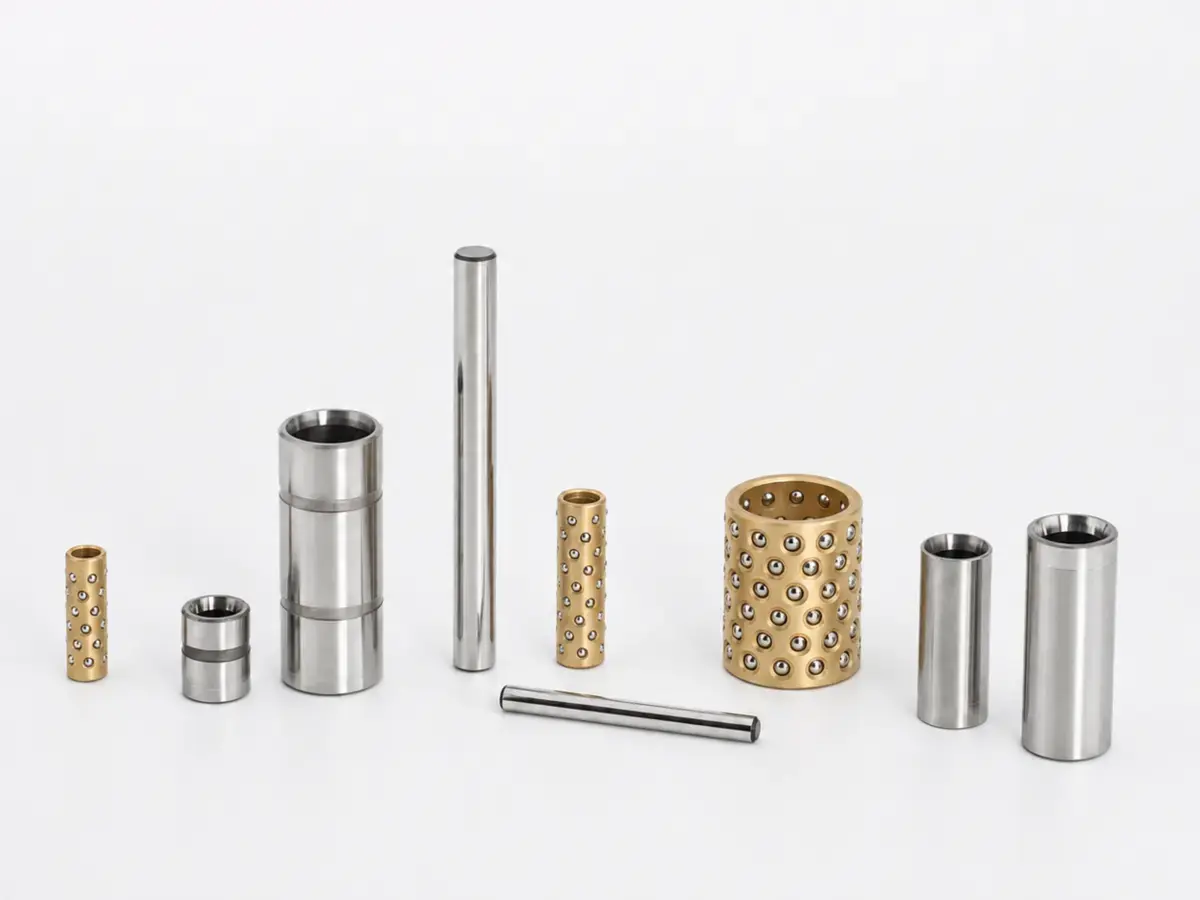

Die Komponenten

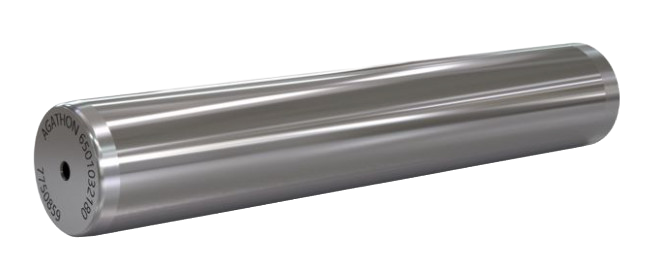

Führungssäule
Gehärteter Wälzlager- oder Einsatzstahl, hohe Oberflächengüte für beste Laufeigenschaften und Lebensdauer. Ab Lager oder kundenspezifisch.

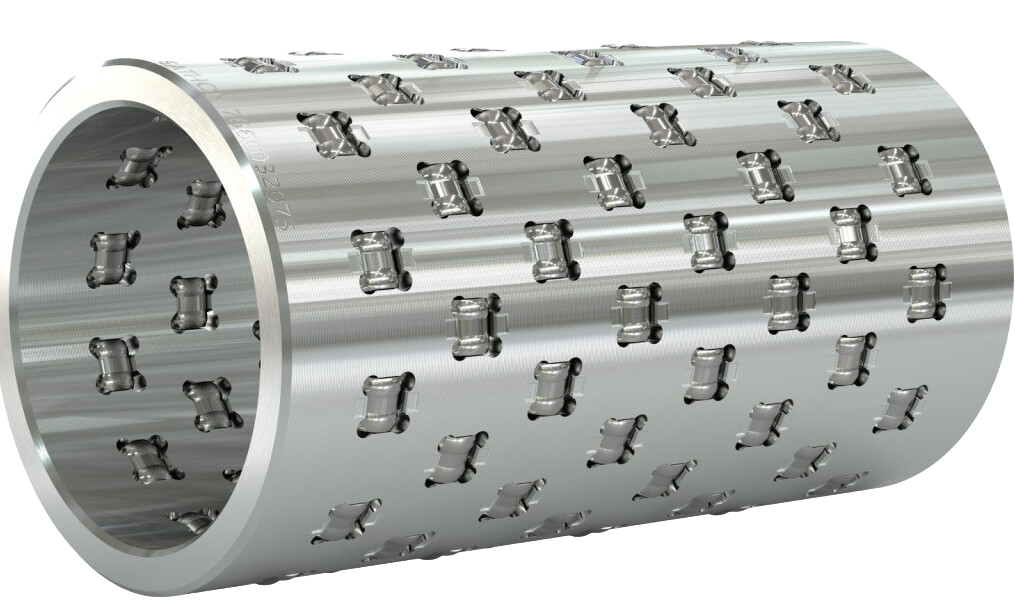

Wälzkörperkäfig
Wälzkörper (Rollen o. Kugeln) aus Wälzlagerstahl oder nach Kundenwunsch. Käfig aus Alu, Messing, Kunststoff oder Inox-Stahl. Ab Lager oder kundenspezifisch.

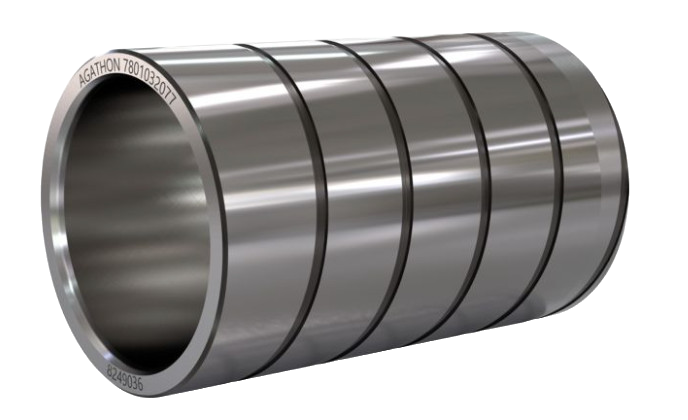

Führungsbuchse
Meist durchgehärteter Wälzlagerstahl. Hohe Oberflächengüte für beste Laufeigenschaften und Lebensdauer. Ab Lager oder kundenspezifisch.
Individuell kombinierbar
Beispielhafte Lösungen

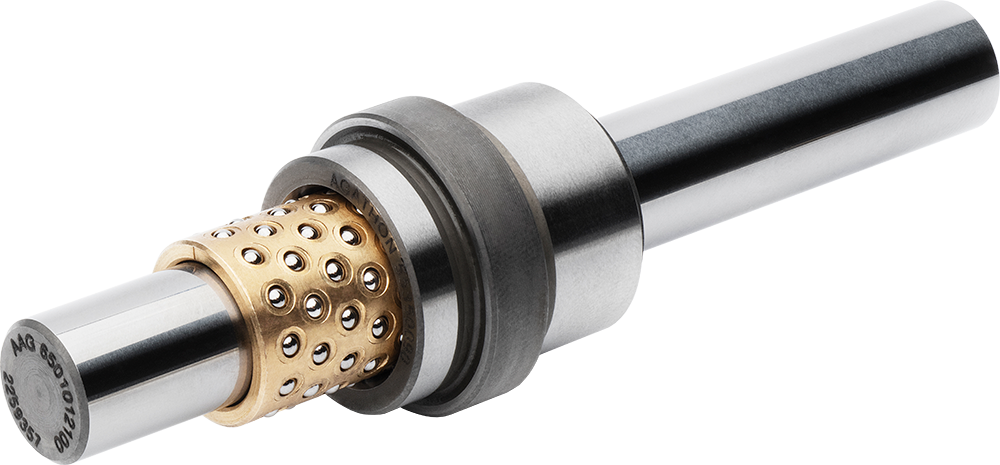

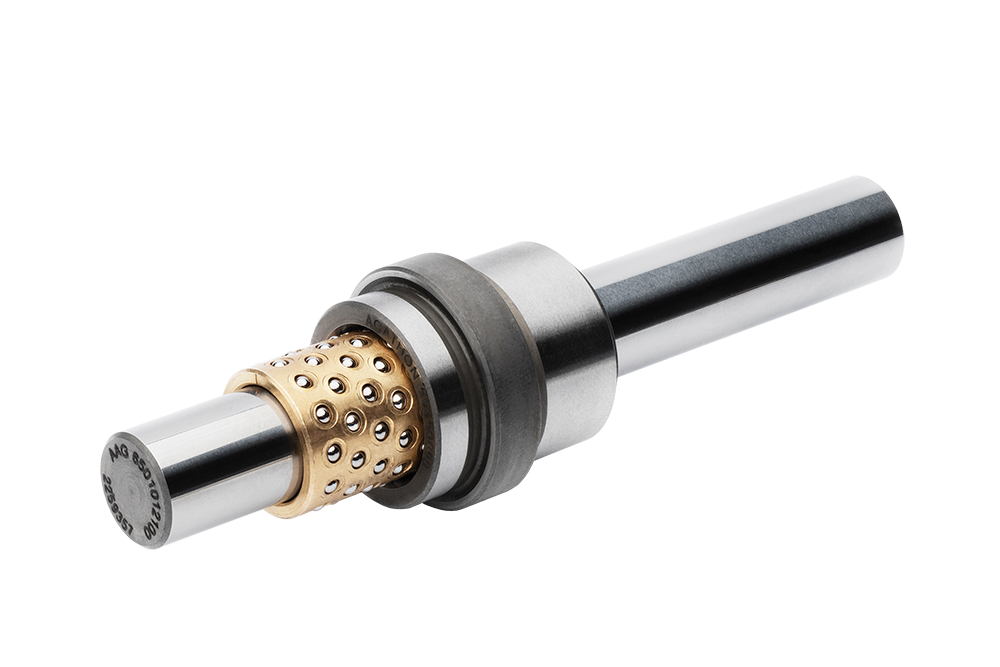

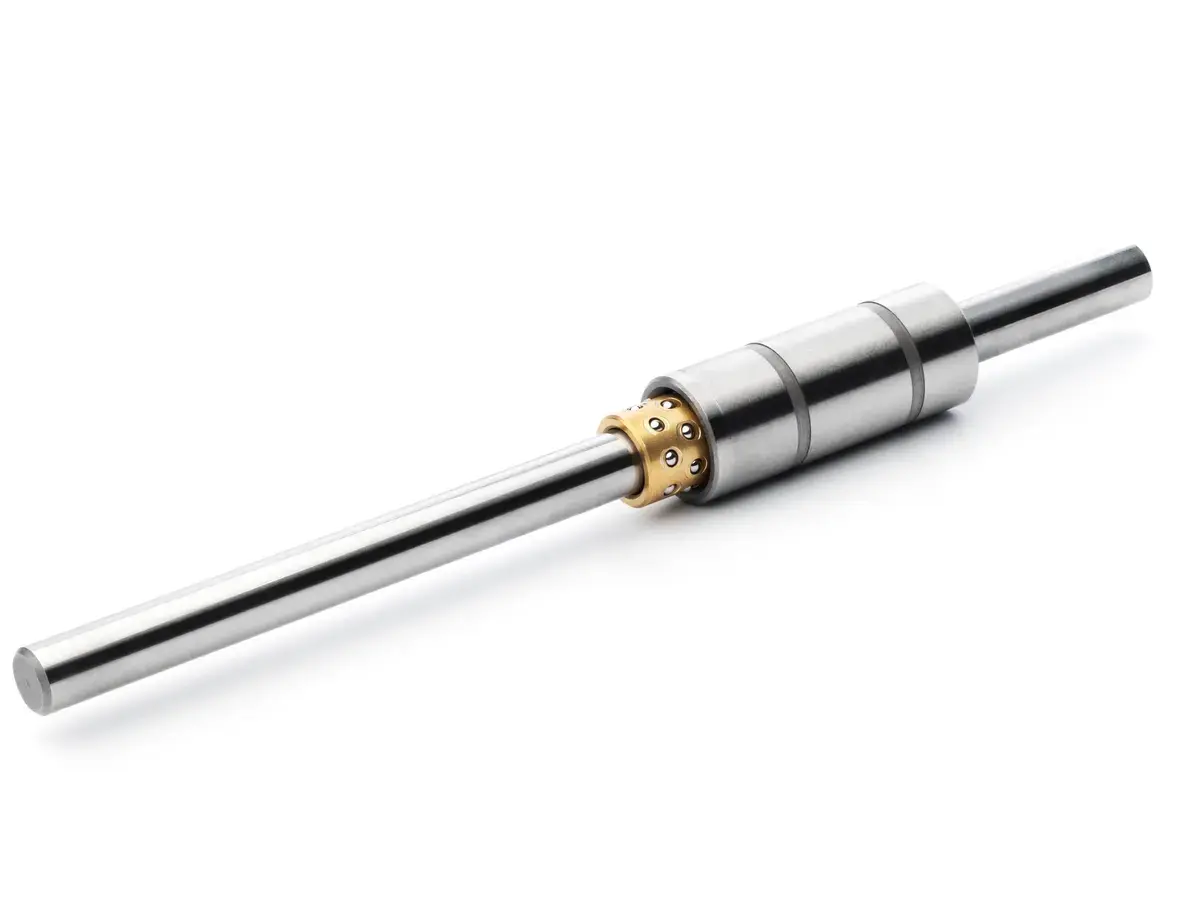

Säulenführungseinheit
Säulenführungseinheit
erhältlich

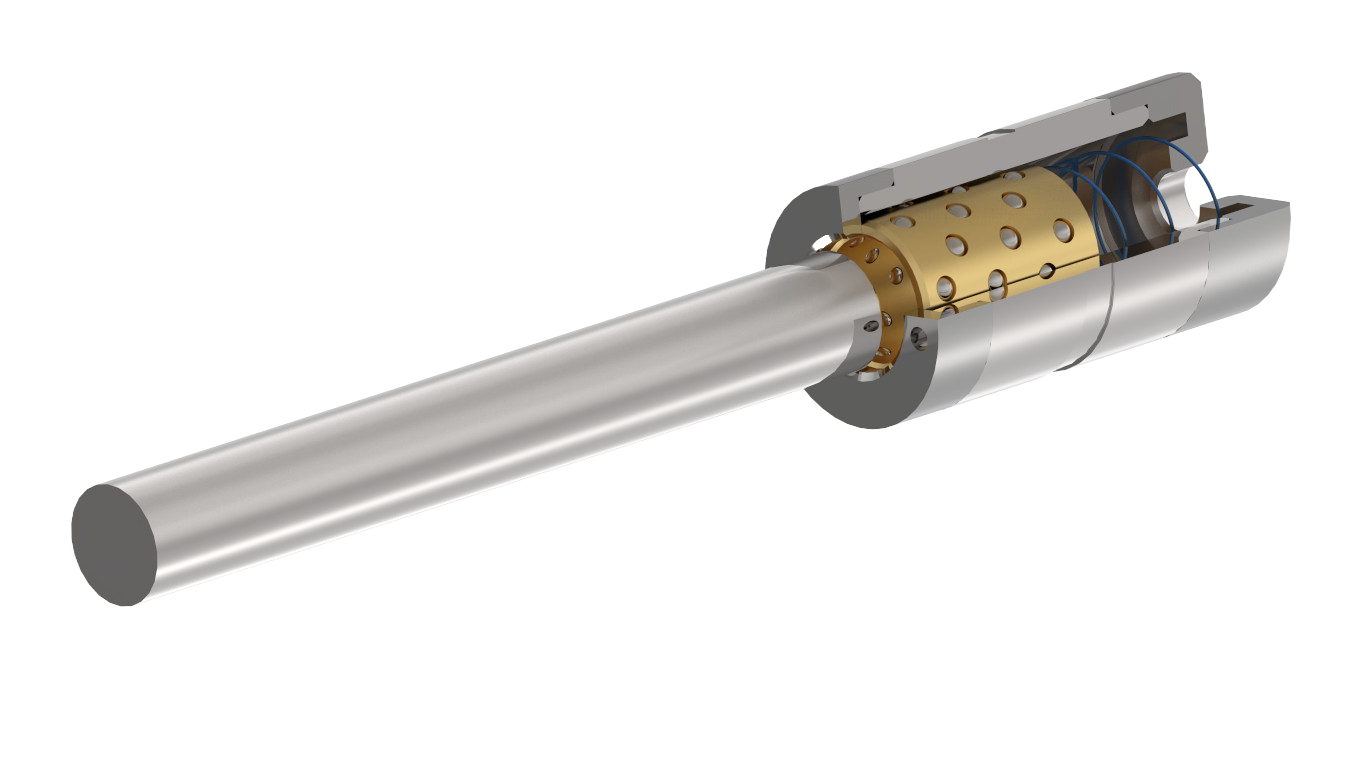

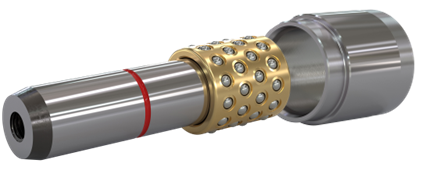

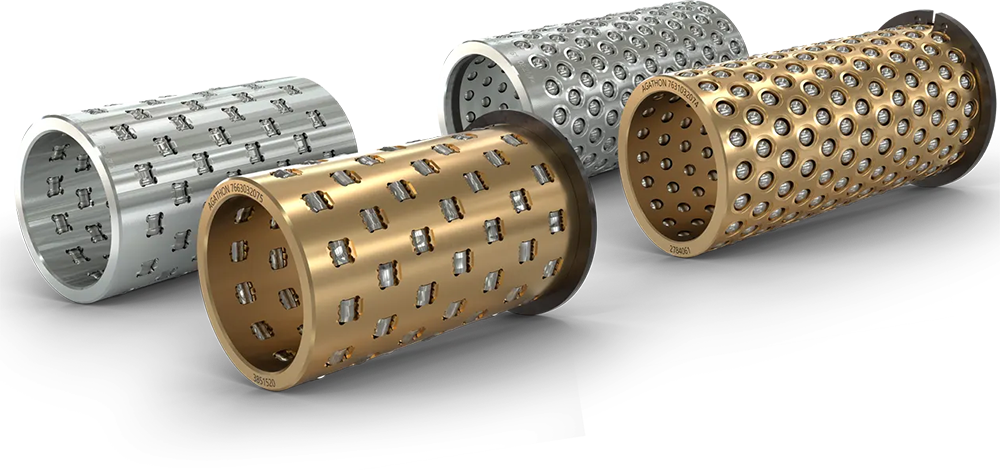

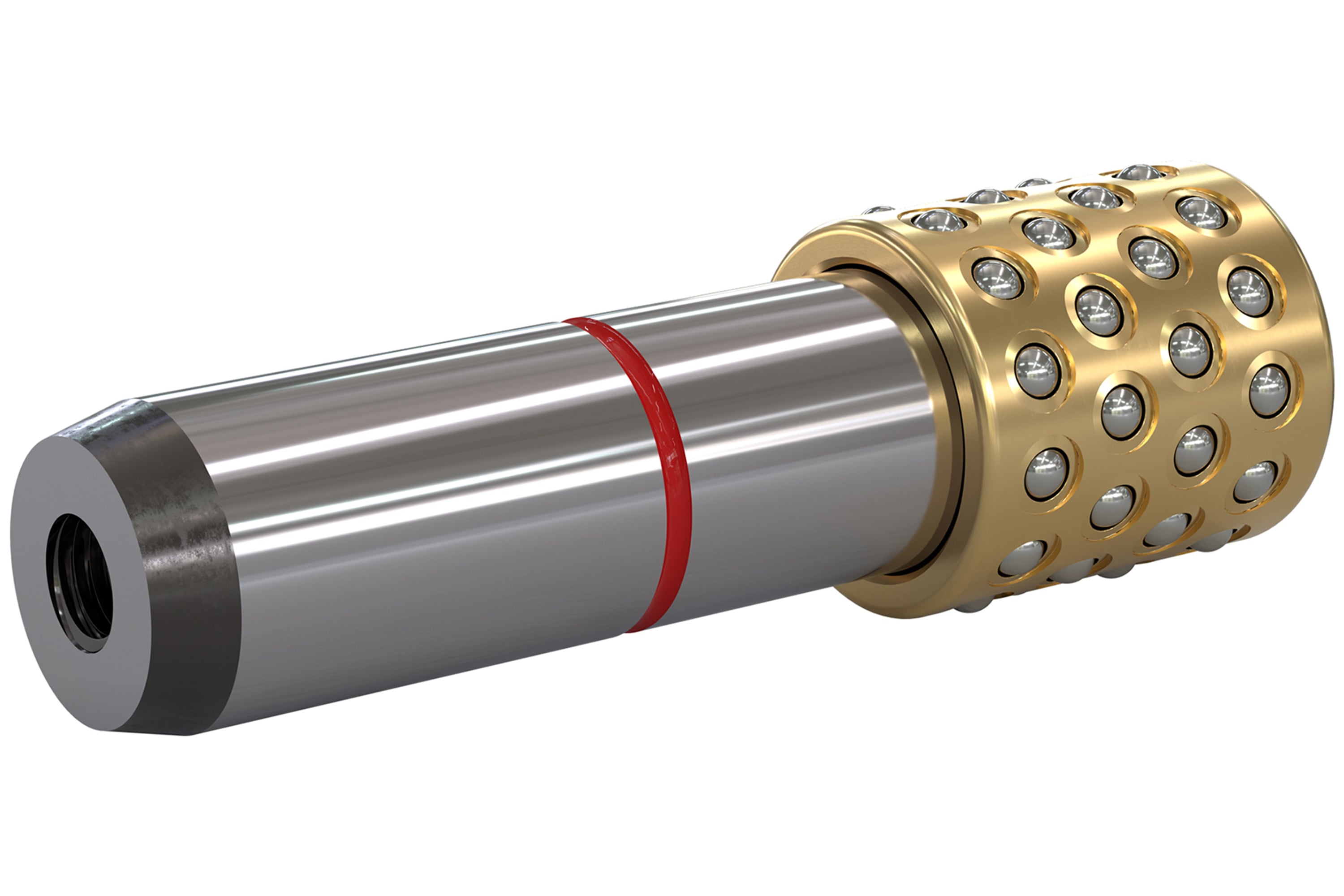

Mini Feinzentrierung
.png)
Rein rotative Bewegung
Flexible Gestaltung von Durchmessern und Breiten sowie optimale Anordnung der Kugeln. Ausschliesslich mit Kugeln ausgeführt. Als Einzel- oder Mehrfachlösung bei koaxialer Anordnung der Systeme realisierbar. Alternative zu Kugel- und Rollenlagern.

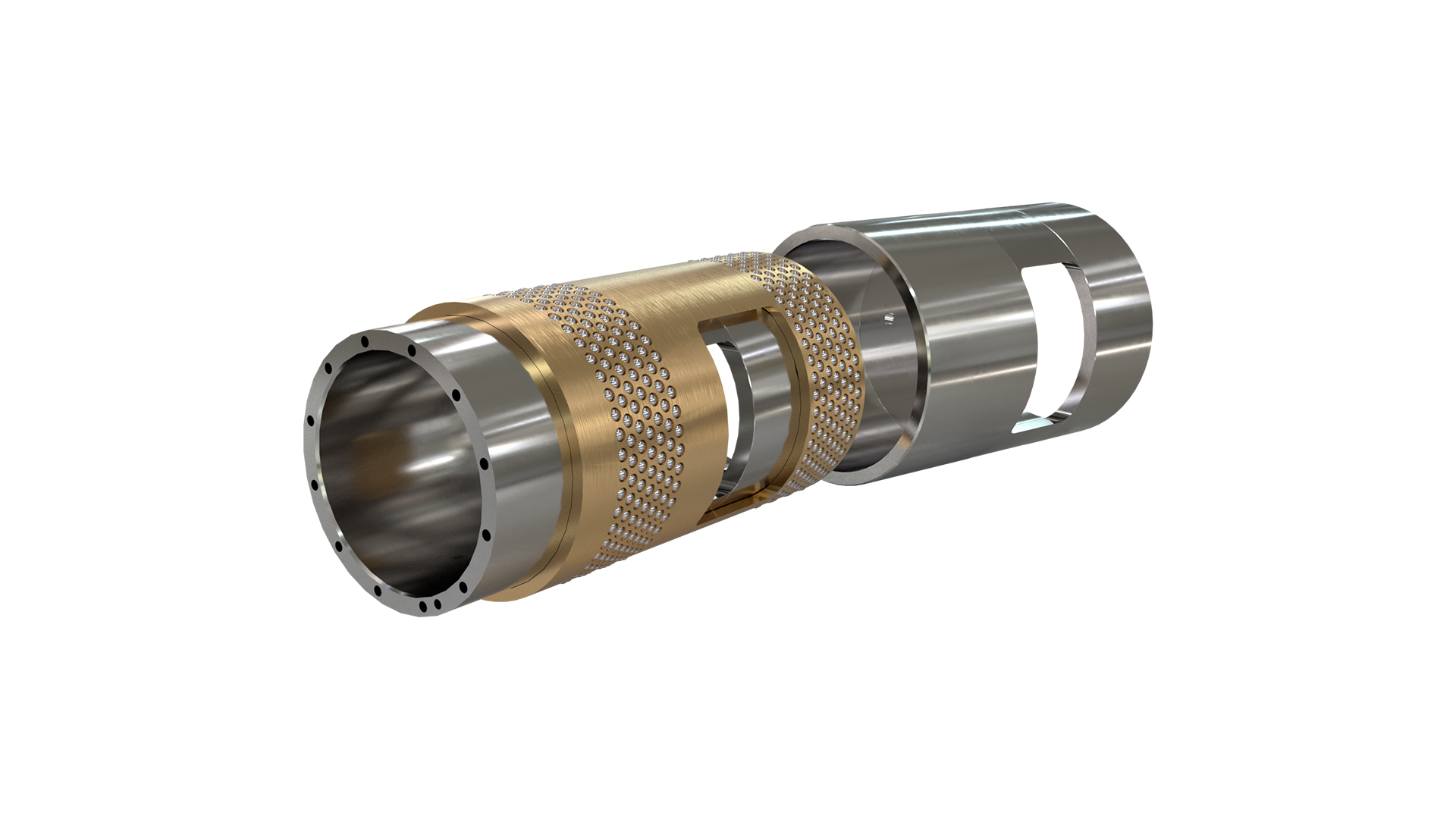

Zu den ProduktenKombinierte Bewegung
Das Beste aus zwei Welten: Designfreiheit für die optimale Lösungsgestaltung. Ausschliesslich mit Kugeln ausgeführt und als Einzel- oder Mehrfachlösung bei koaxialer Anordnung der Systeme realisierbar. Alternative zur Kombination von Linearführungen und Kugel- bzw. Rollenlagern.
Zu den ProduktenRein lineare Bewegung
Hohe Lösungsvielfalt für klassische und spezifische Anwendungen – von Standard- bis Sonderartikeln. Mit allen Wälzkörpertypen möglich, auch kombiniert sowie als Einzel- oder Mehrfachlösung realisierbar. Alternative zu Linearführungen und Kugelumlaufbuchsen.
Zu den ProdukteKombinierte Bewegung notwendig?
Komplex gedacht

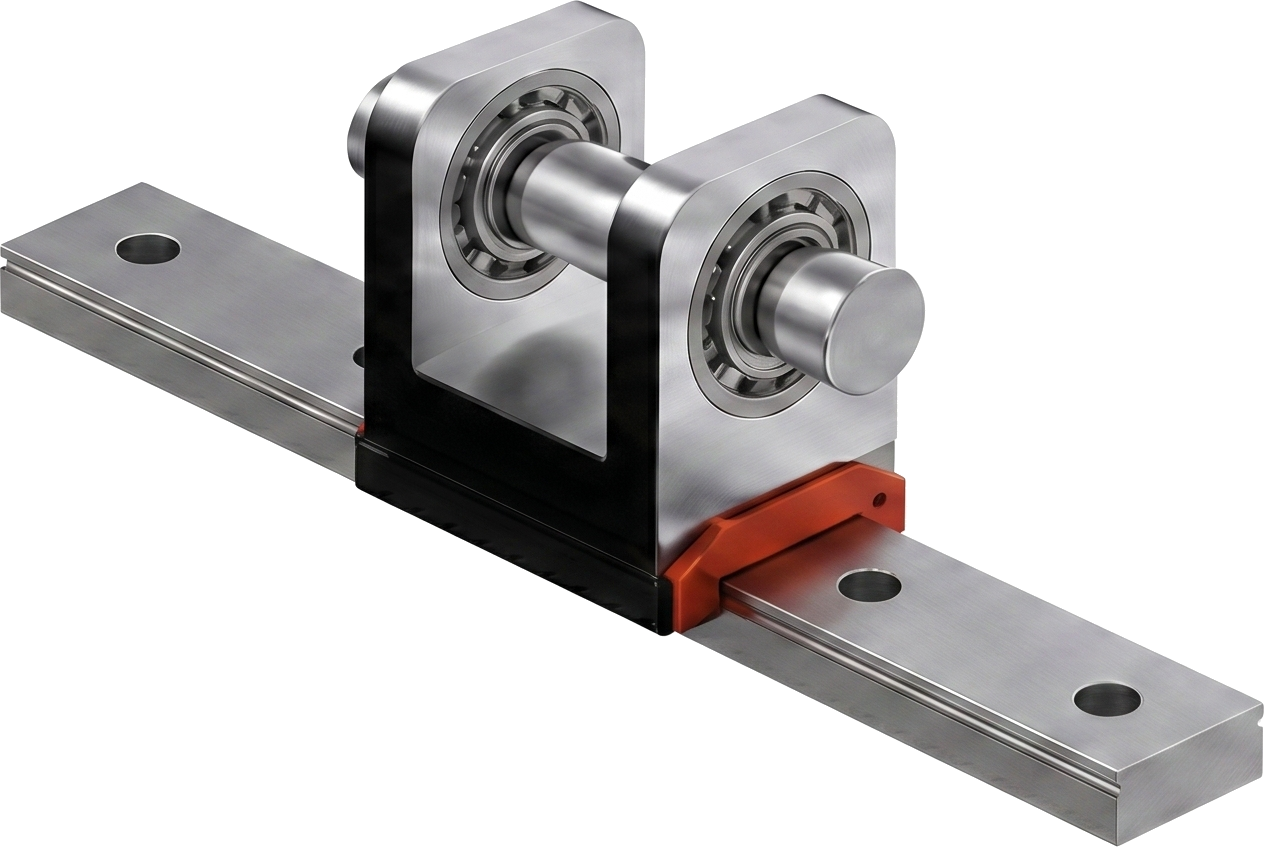

Konventionelle Lösung
Einfach gelöst

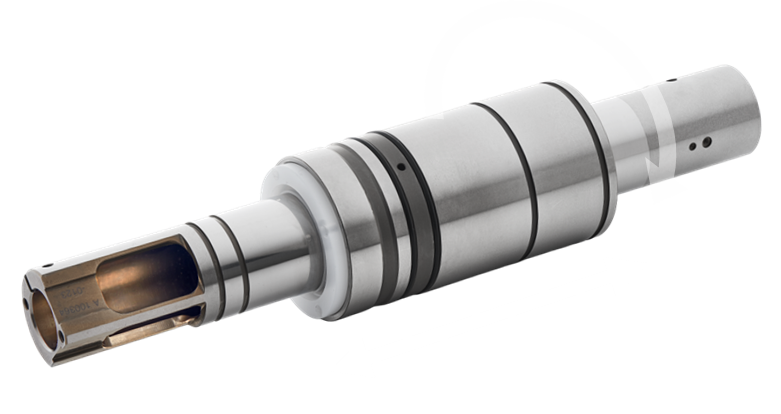

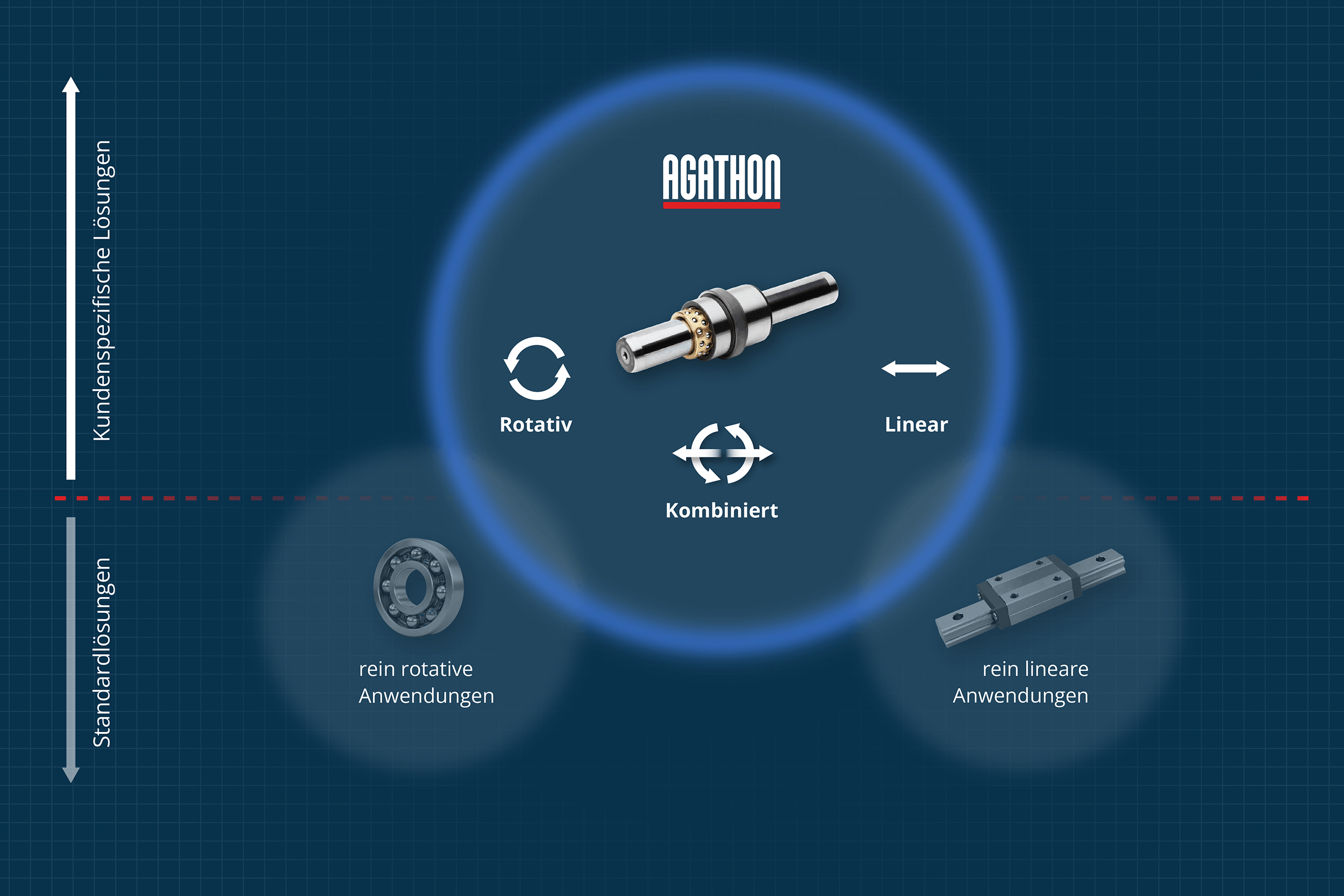

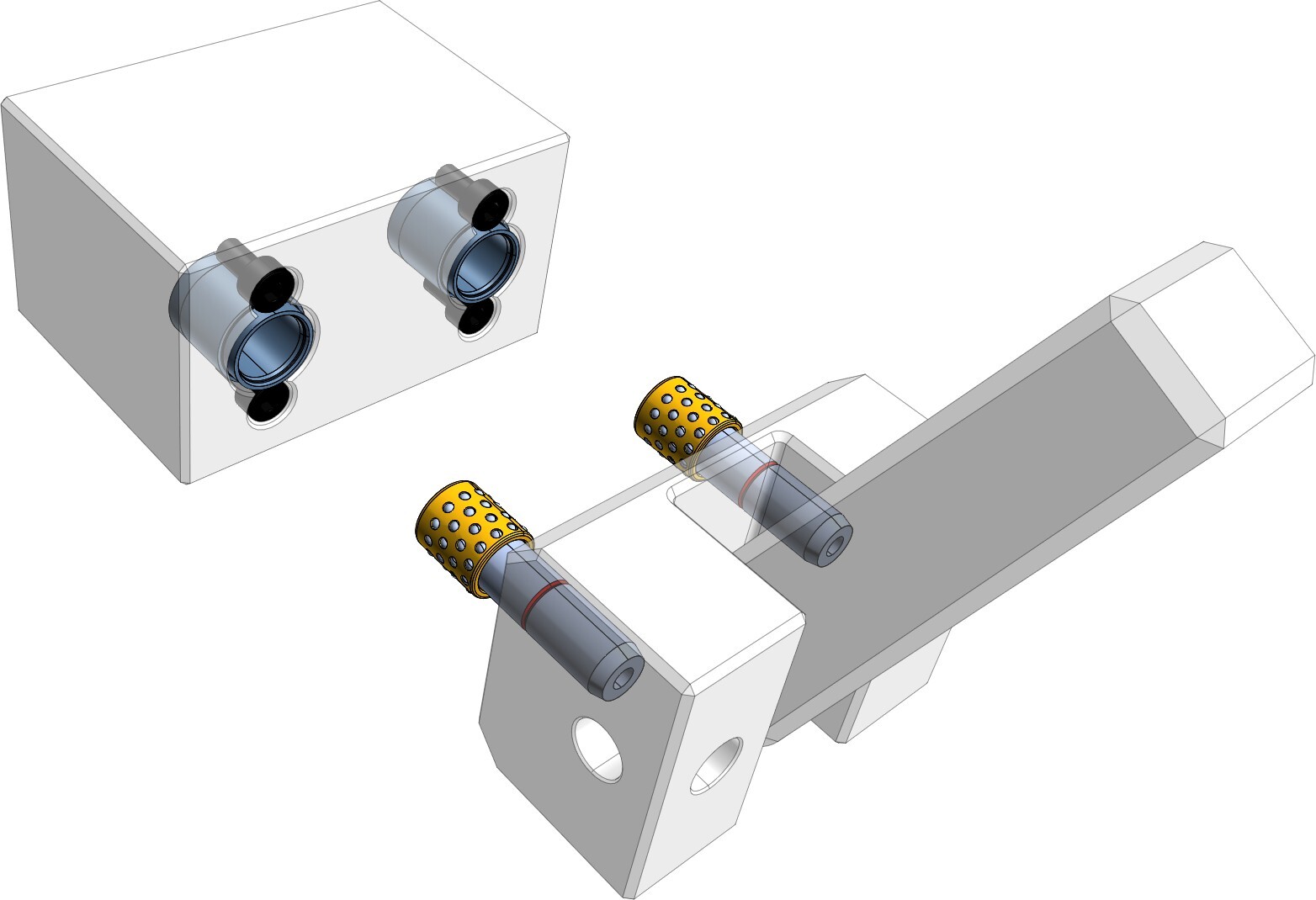

Agathon Lösung für kombinierte Bewegung
Weniger Teile. Weniger Aufwand. Mehr Leistung.
Sind Sie bereit, Ihr System auf das nächste Leistungsniveau zu bringen?
Ihr Partner für Innovation

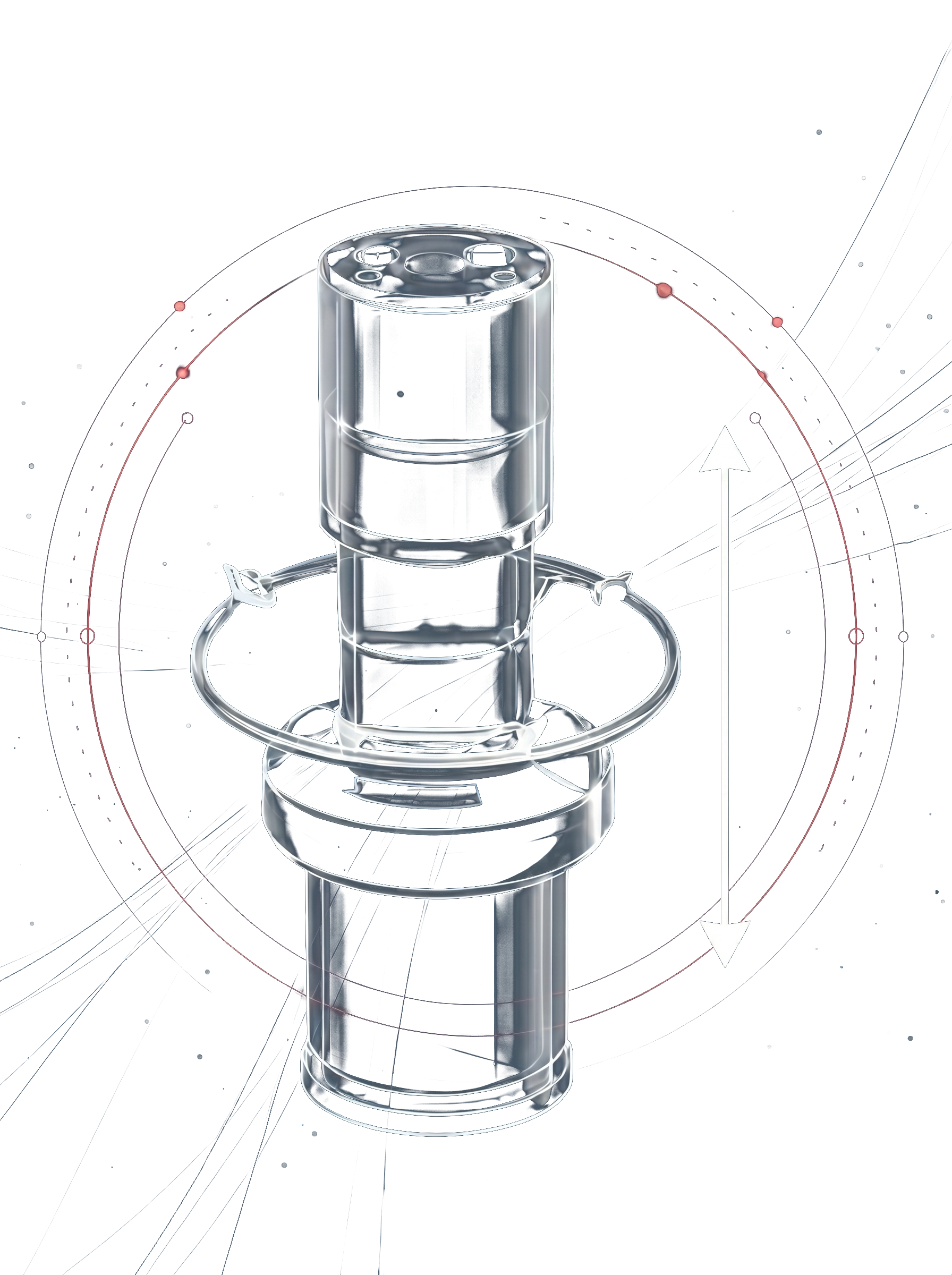

Grundkonzept eines Agathon Säulenführungssystems:
Entdecken Sie, wie unser System funktioniert.
→

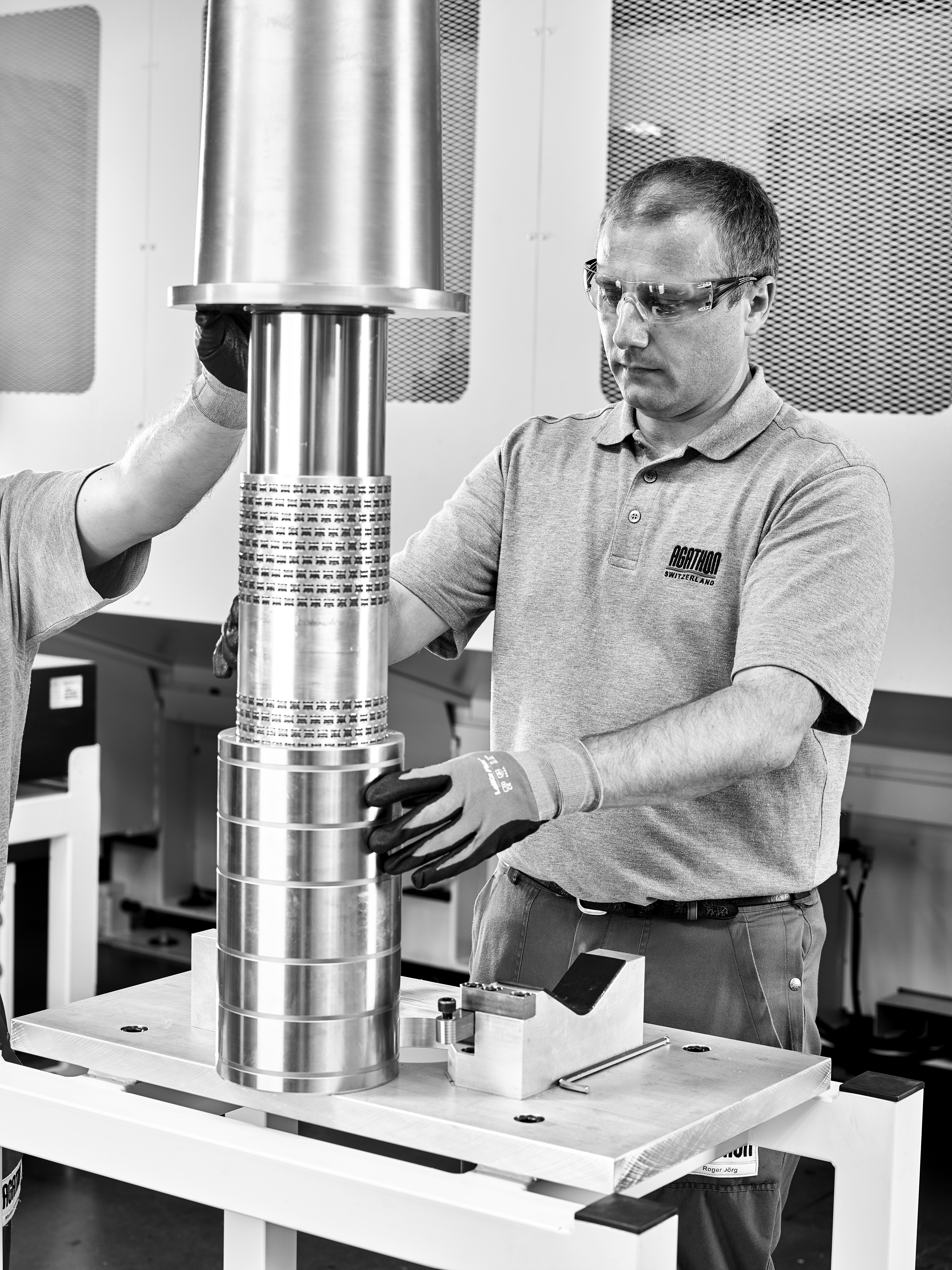

Im eigenen Einsatz bewährt
Wir setzen unsere Führungssysteme selbst ein.
Was wir liefern, läuft auch in unserer eigenen Maschinen- und Präzisionsfertigung. Zwei Beispiele aus unserem Alltag.
.jpg)

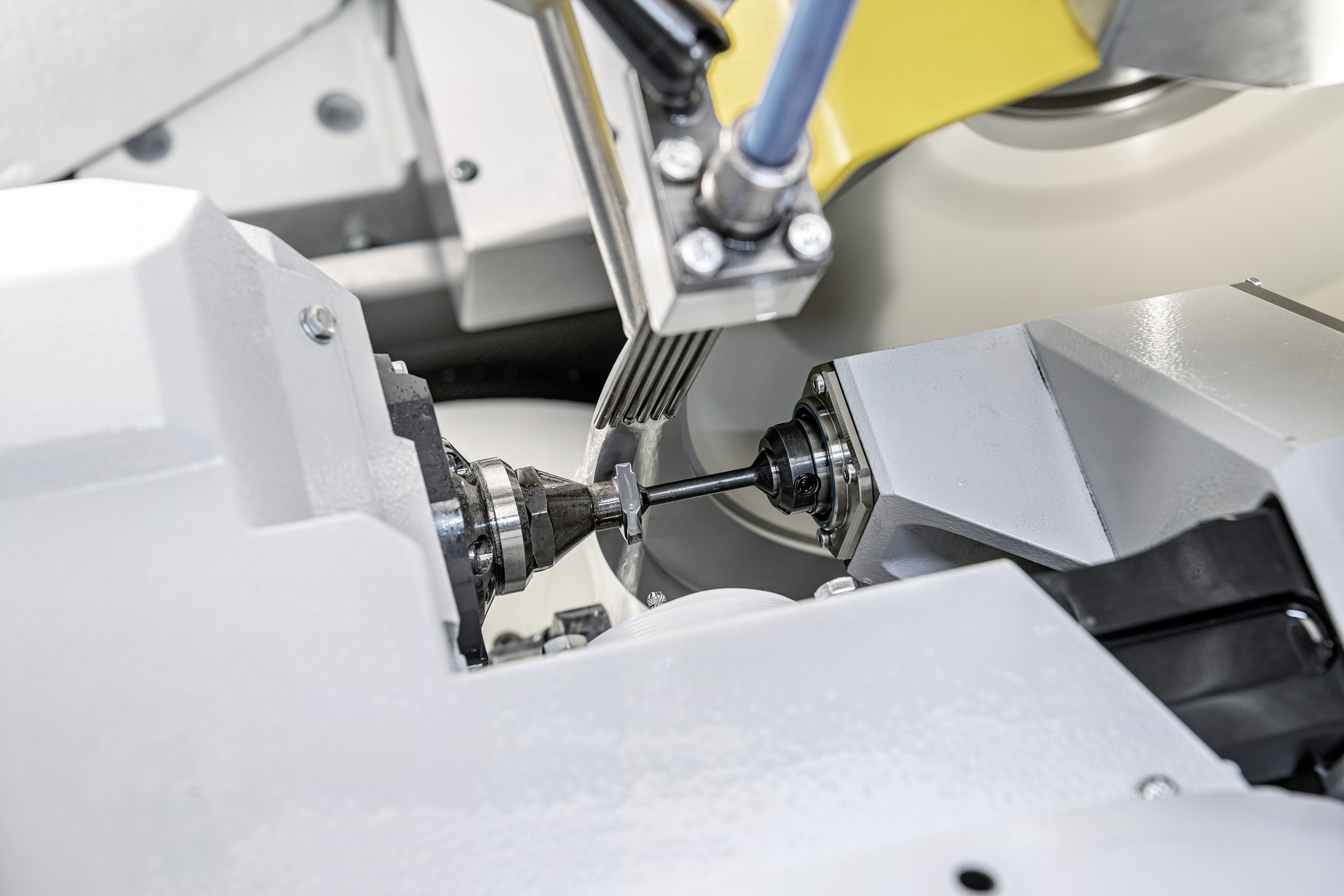

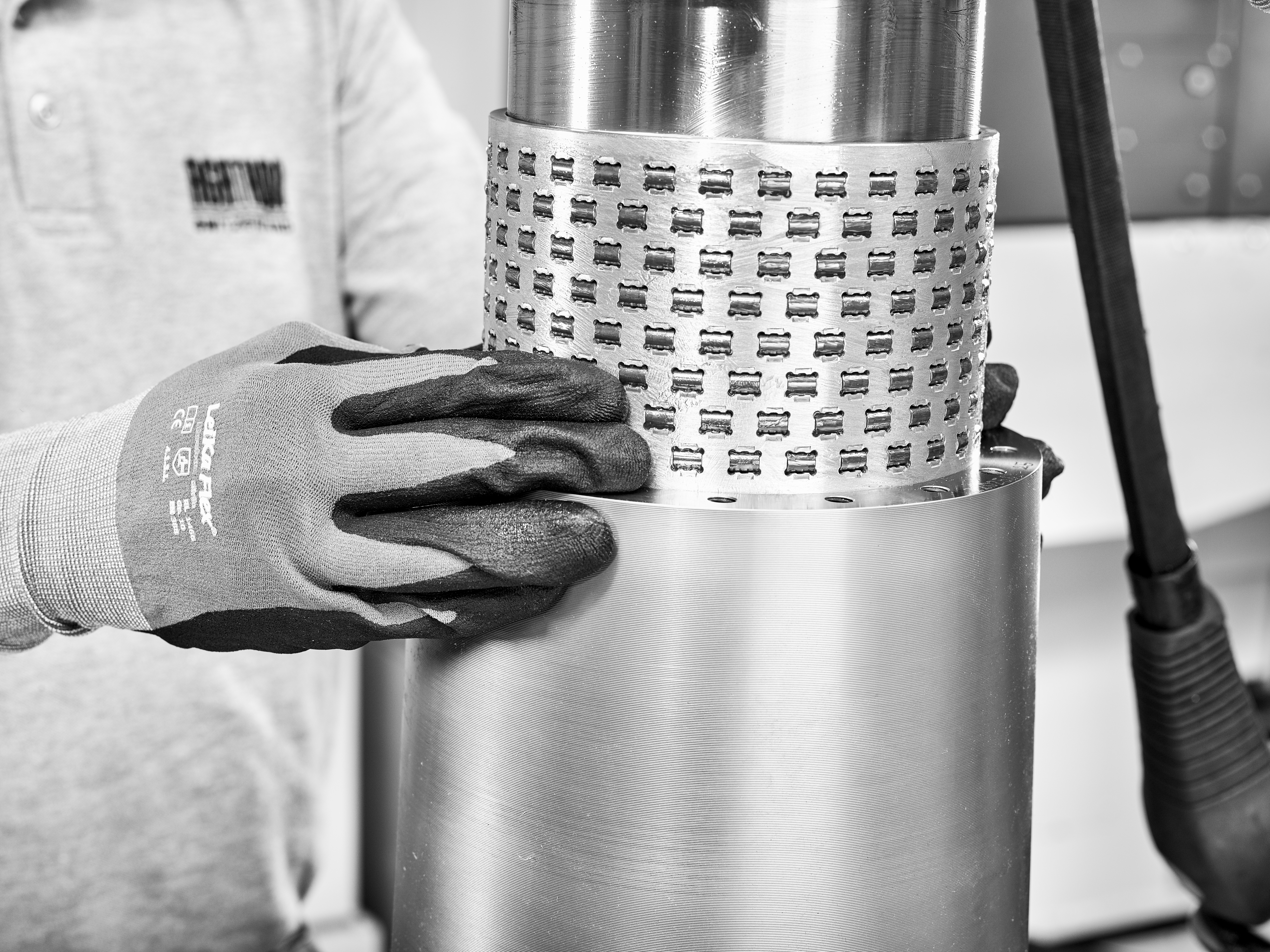

In unseren Schleif- und Lasermaschinen
Spannen von Wendeschneidplatten im Sub-µm-Bereich? Möglich durch Precision-Parts!
„Unsere hauseigenen Precision-Parts ermöglichen es uns, in unseren Schleif- und Laserbearbeitungsmaschinen Positionierungs- und Schnellwechselprozesse im Sub-µm-Bereich zu realisieren. Die Säulenführungstechnologie bietet dafür die optimale Grundlage: Sie vereint höchste Präzision mit einem hohen Mass an Individualisierbarkeit.“
Dr. Stephan Scholze, CTO - Agathon AG
%20-%20transparent.png)

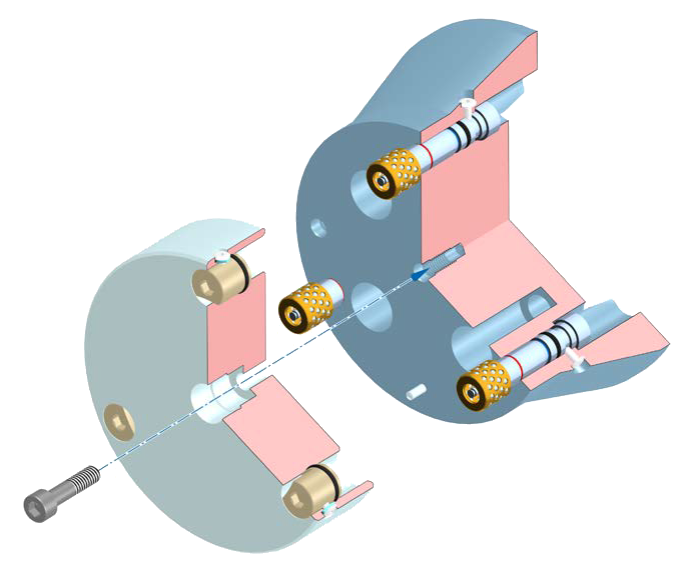

In unserer Fertigung
Mit eigens entwickeltem Schnellwechselsystem zu Präzision und Wiederholgenauigkeit!
„Dank unseres eigens entwickelten SMED-Systems (Single-Minute Exchange of Die) können wir in weniger als einer Minute zwischen verschiedenen Werkstückaufnahmen wechseln. Die integrierten Mini-Feinzentrierungen nach Norm 7981 ermöglichen dabei eine präzise Zentrierung im Sub-µm-Bereich. So gewinnen wir täglich bis zu zwei Stunden zusätzliche Produktionszeit.“
Manfred Schaller, Teamleiter Käfigproduktion - Agathon AG
Weitere Erfolgsgeschichten
Unsere Säulenführungstechnologie bewährt sich branchenübergreifend – stets angepasst an spezifische Anforderungen. Dank unserer Individualisierungsmöglichkeiten realisieren wir passgenaue Lösungen mit nachhaltigem Mehrwert.
Einfaches Zentrieren, Schnellwechseln, Unterstützung bei hochgenauen Montagearbeiten.
Direkt ab Lager verfügbar!
ANWENDUNGSPROFIL
.jpg)
Typische Branchen
- Formenbau und Stanzwerkzeugbau
- Vorrichtungsbau
- SMED im Maschinenbau
- Fertigungshilfsmittel
Typische Anwendungen

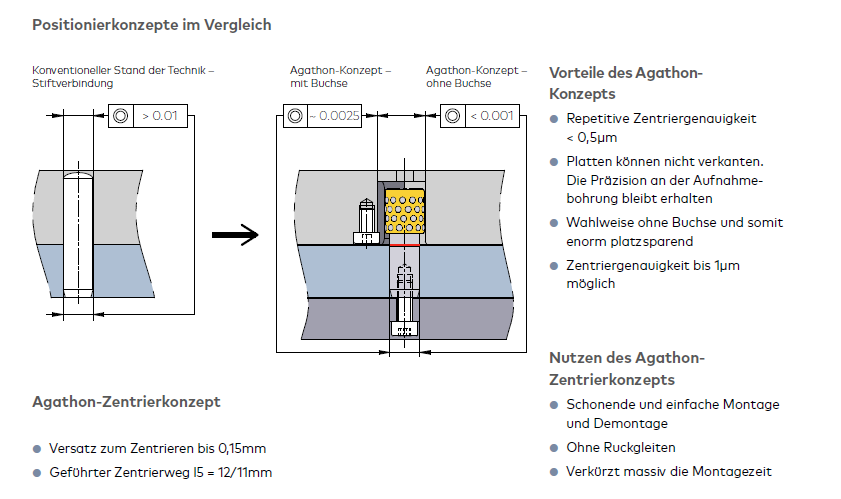

- Zentrieren von Platten (Formenbau)
- Zentrieren von Aufbauten
- Schnellwechselsysteme
- Wiederholbares hochpräzises Positionieren
Spielfreies Positioniersystem mit Wiederholgenauigkeit unter 0.5µm.
Für Anwendungen mit begrenztem Platzbedarf und kleinen Kräften.
Adaptierbar an spezifische Situationen für maximalen Kundennutzen!
Säulendurchmesser von 3-8 mm. Zentrierlänge, Befestigung und Werkstoff nach Absprache.
Konzeptlösung!
ANWENDUNGSPROFIL
Typische Branchen
- Optik und Präzisionstechnik
- Medizinaltechnik
- Uhrenindustrie
- Pharma- und Lebensmitteltechnik
- Elektronik und Mikromontage
- Maschinen-, Vorrichtungs- und Formenbau
Typische Anwendungen
- Spielfreies Positionieren bei kleinen Kräften
- Schnellpositionier- und Indexiersysteme
- Montage- und Handling-Systeme
- Positionieraufgaben auf engstem Bauraum
- Reinraum- und Vakuumanwendungen

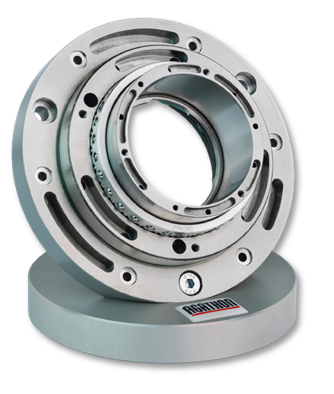

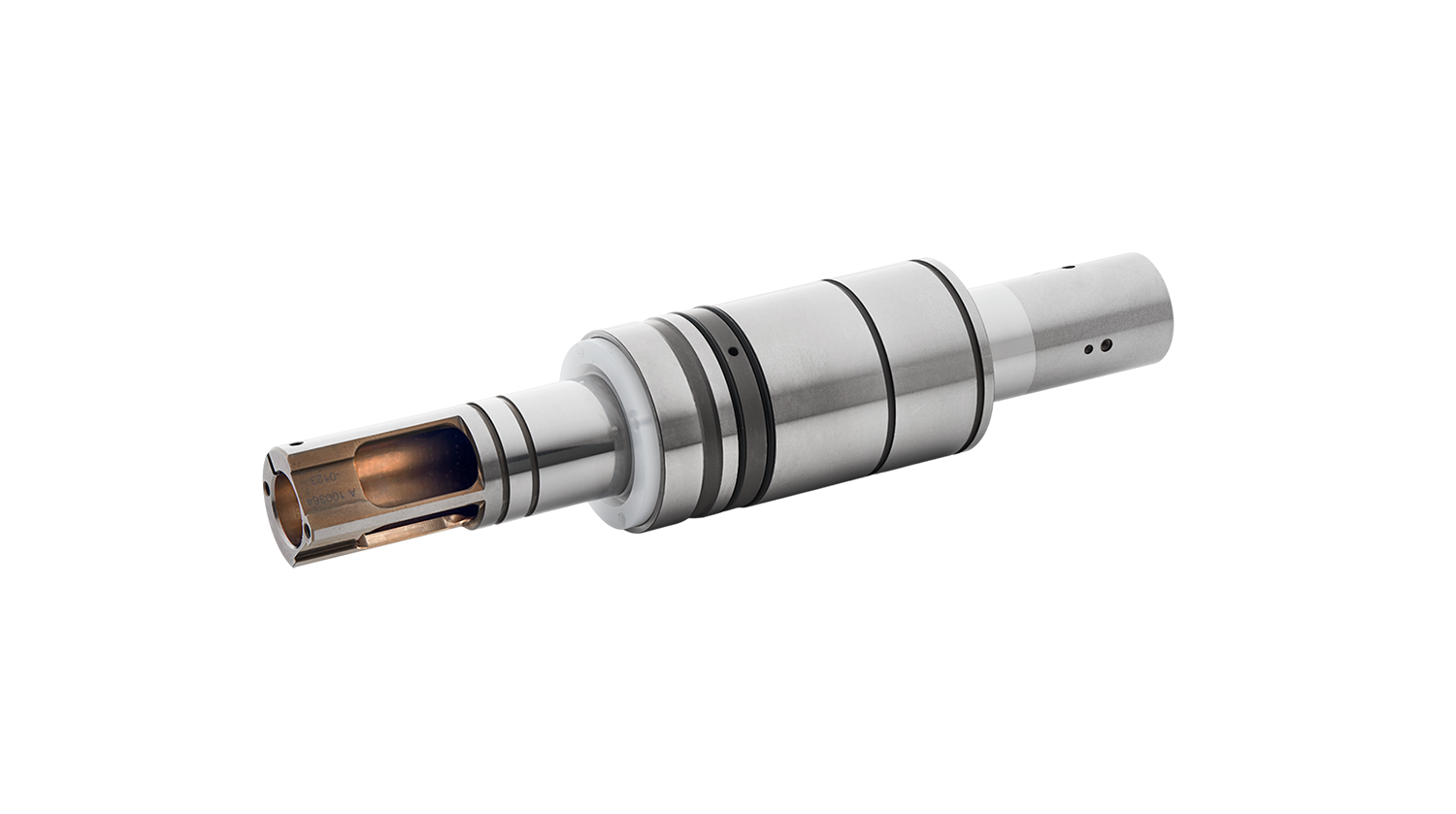

Loslager werden eingesetzt für die axiale Wärmedehnungskompensation von rotierenden oder stehenden Bauteilen. Die schnell drehenden Spindellager werden in das nur axial bewegliche Loslager eingebaut.
ANWENDUNGSPROFIL
.png)
Typische Branchen
- HSC Spindelbau
- Reparatur und Neusysteme
Typische Anwendungen
- Wärmedehnungskompensation
- Verhindern von Wärmedehnungsschäden
Sowohl komplette Lager wie auch Einzelteile, überwiegend Kugelkäfige, können geliefert werden. Durchmesser, Material und Kugelqualität nach Absprache.

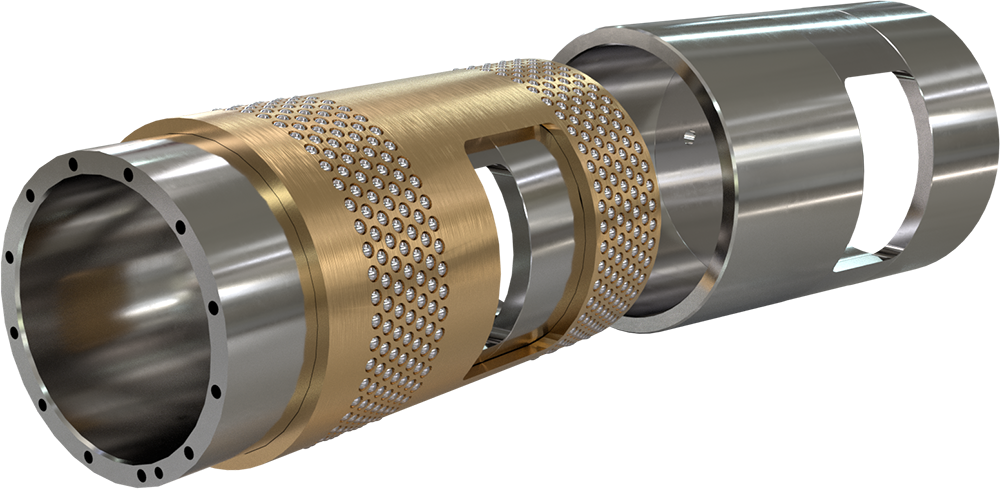

Factsheet herunterladen- Plug&Play Kugelführungseinheit

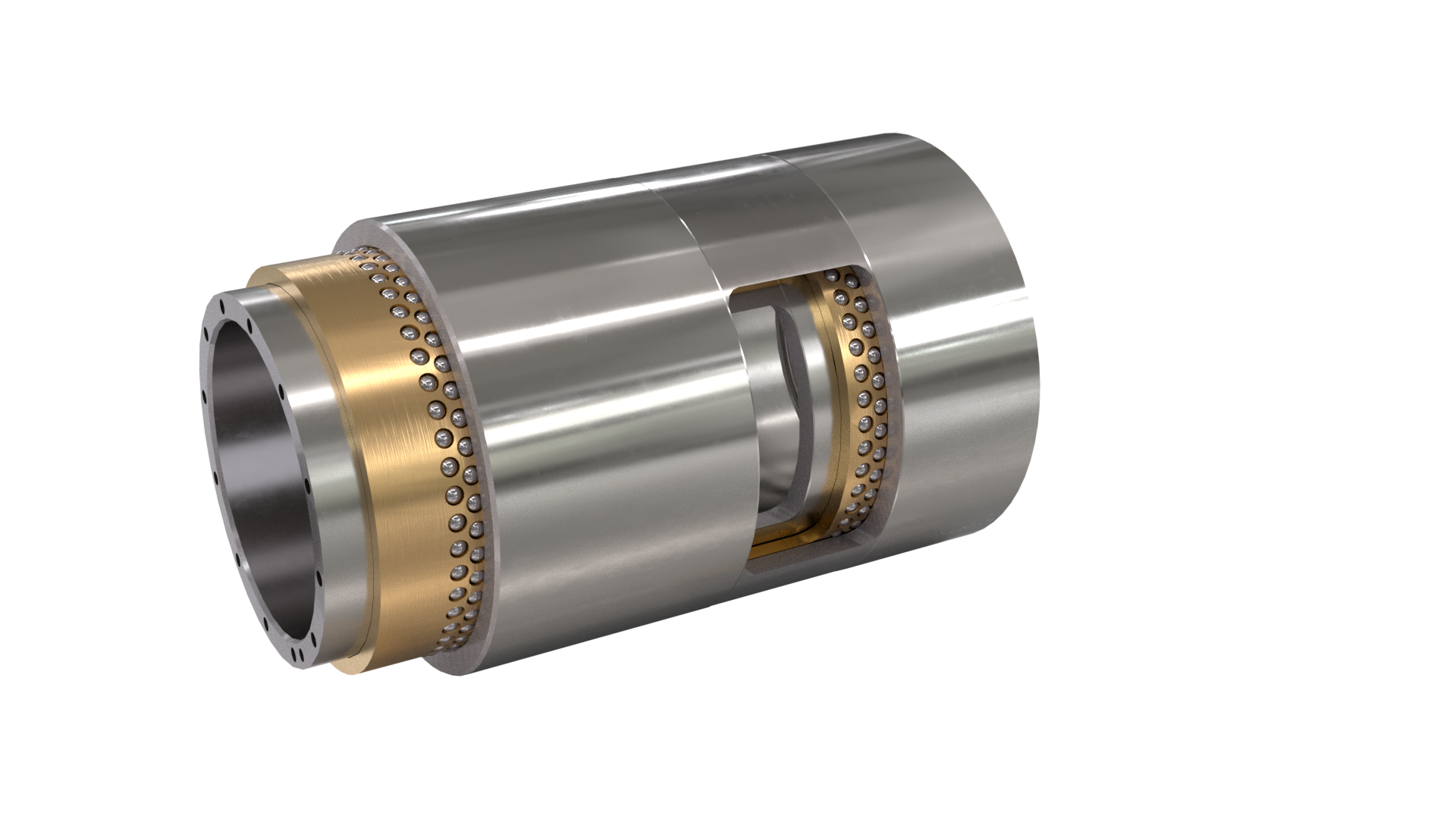

- Kombinierte Bewegung (Linear&Rotativ)
- Spielfrei und genau definierte Durchschiebekraft
- Lebensdauerschmierung
- Abdichtung

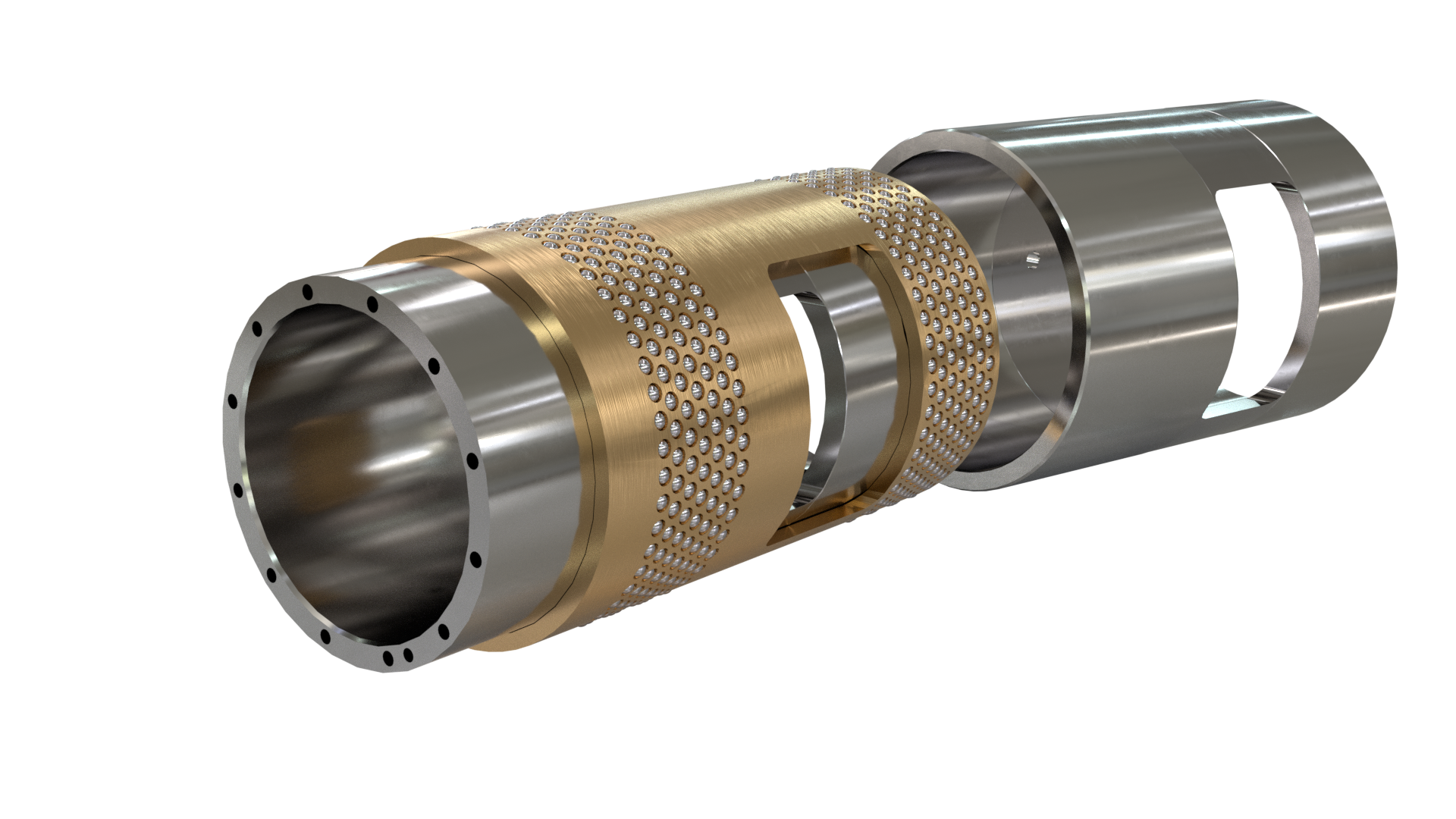

- Mediendurchführung durch Säulenöffnung
- Inox Material
ANWENDUNGSPROFIL
Typische Branchen
- Automation&Robotik
- Elektronik
- Luft&Raumfahrt
- Medizinaltechnik
- uvm.
Typische Anwendungen
- Highend-Maschinen
- Höchste Prozesssicherheit notwendig
- Lange Lebensdauer notwendig
- Typisches Beispiel für Gesamtsystembetrachtung

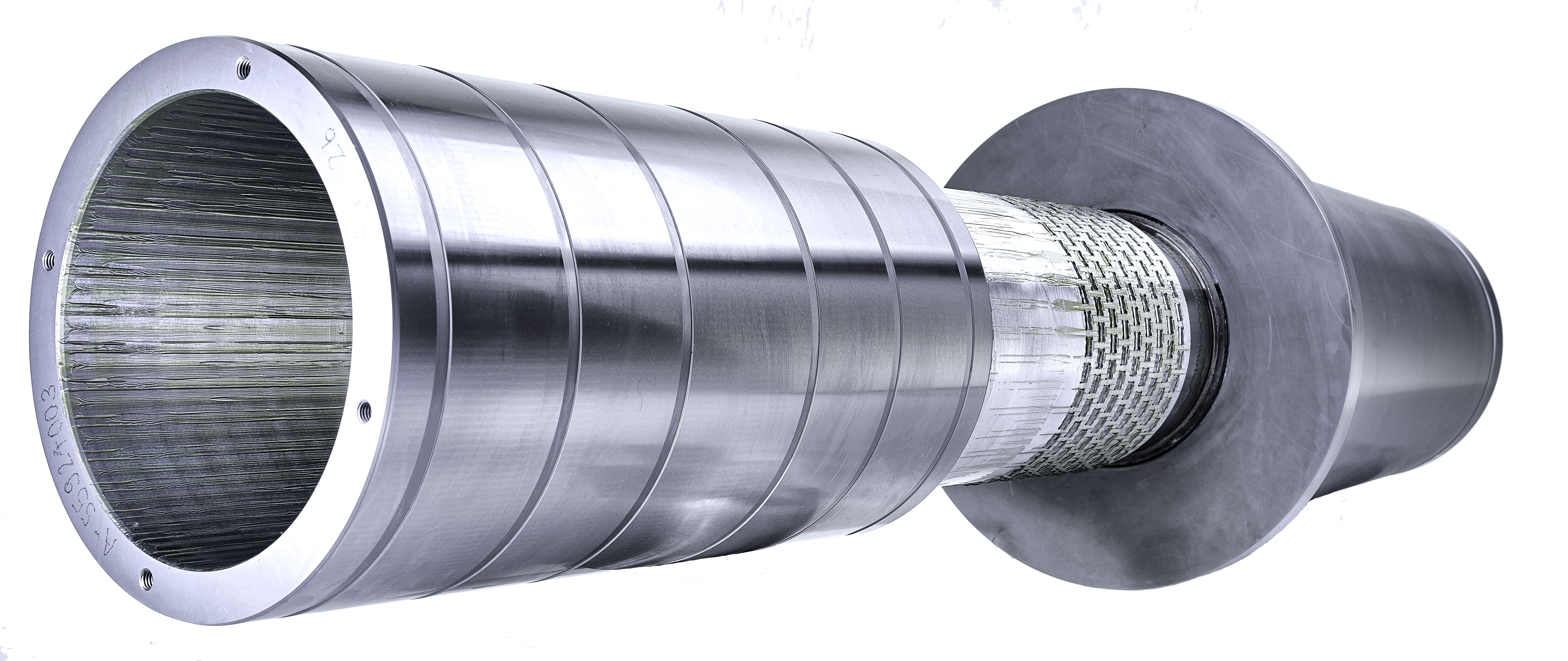

- Ondulator-Stabilisierungssystem für den SwissFEL (PSI Paul Scherrer Institut)
- Höchste Anforderung an Verbiegesicherheit
- Montage und Demontage von unten durch die Buchse
ANWENDUNGSPROFIL
Branche
- Science
- Grundlagenforschung
Anwendung
- Prozessstabilisierung
- Platzbedarf minimal
- Lastaufnahme 360° zur Funktionssicherung

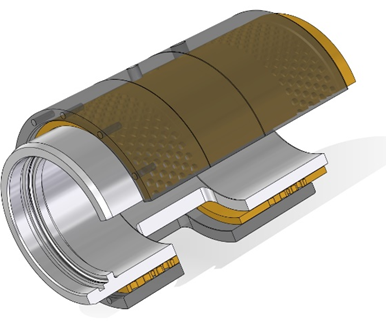

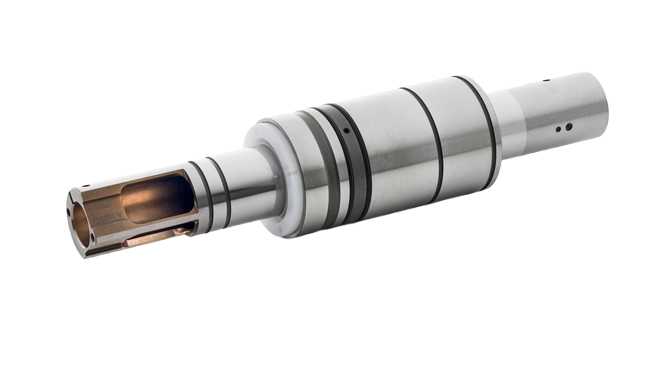

- Führungssystem mit Werkzeugaufnahme für kombinierte Bewegungen für Rundtaktmaschinen, mit Mediendurchführung durch Buchse, Käfig und Säule
- Begrenzter Hub
ANWENDUNGSPROFIL
.png)
.png)
.png)
Typische Branchen
- Sanitär, Armaturen
- Automobil
- Uhren, Medizinaltechnik
- Hydraulik, Pneumatik
- Befestigungstechnik
Typische Anwendungen
- Ventilblöcke
- Schliesszylinder, Zylinderkerne
- Verbindungselemente
- Gehäuseteile und Schalterkomponenten
- Chirurgische Kleinteile
