Maschinenbau

Mögliche Abmessungen

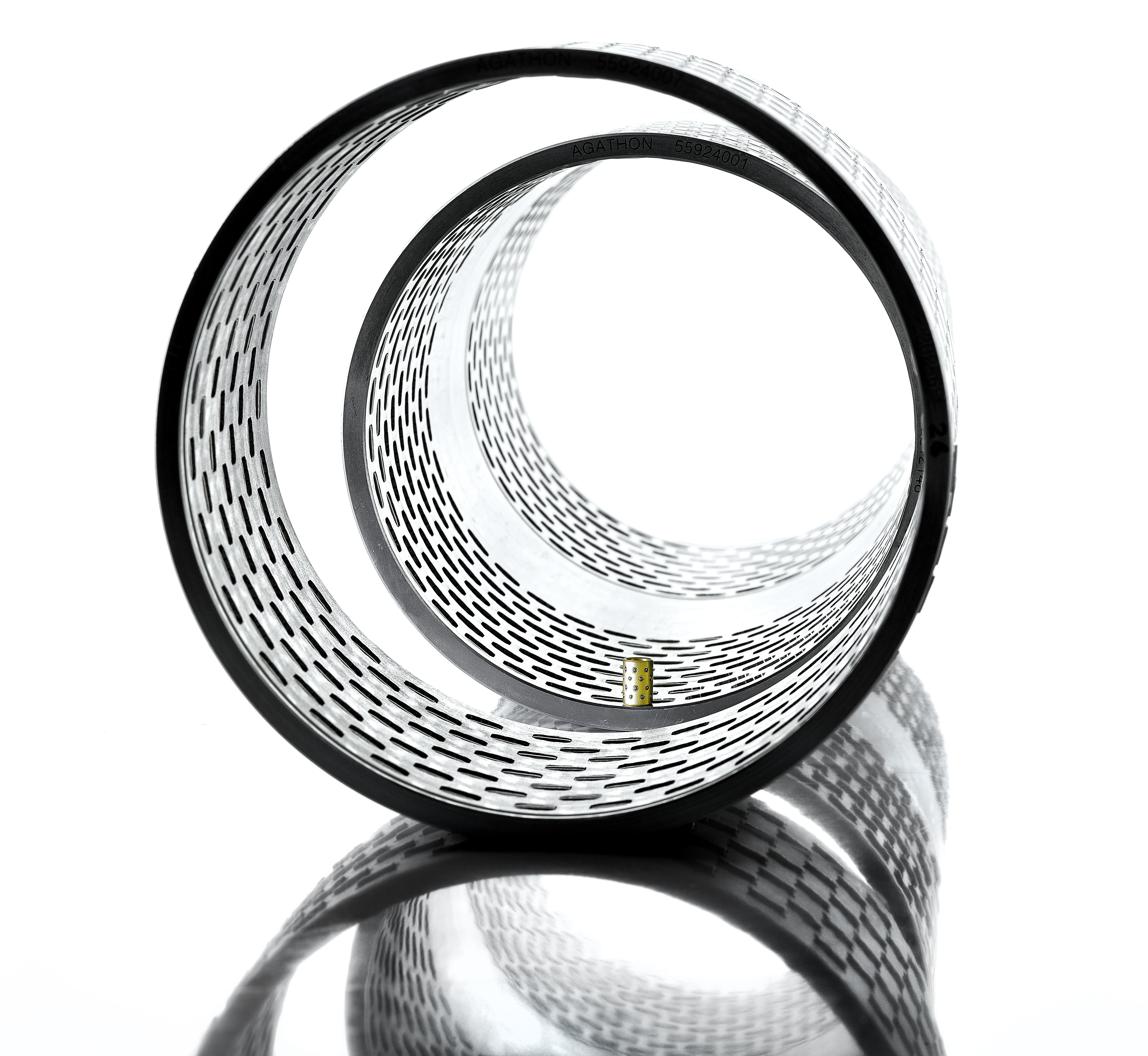

Abmessungen und Werkstoffe im Überblick

Die folgende Übersicht zeigt die verfügbaren Produkttypen, Werkstoffe und typischen Abmessungsbereiche. Detaillierte Informationen zu unseren Fertigungsmöglichkeiten, realisierbaren Abmessungen, Toleranzen und kundenspezifischen Ausführungen finden Sie auf unserer Präzisionsfertigungsseite.

Zur Präzisionsfertigung →

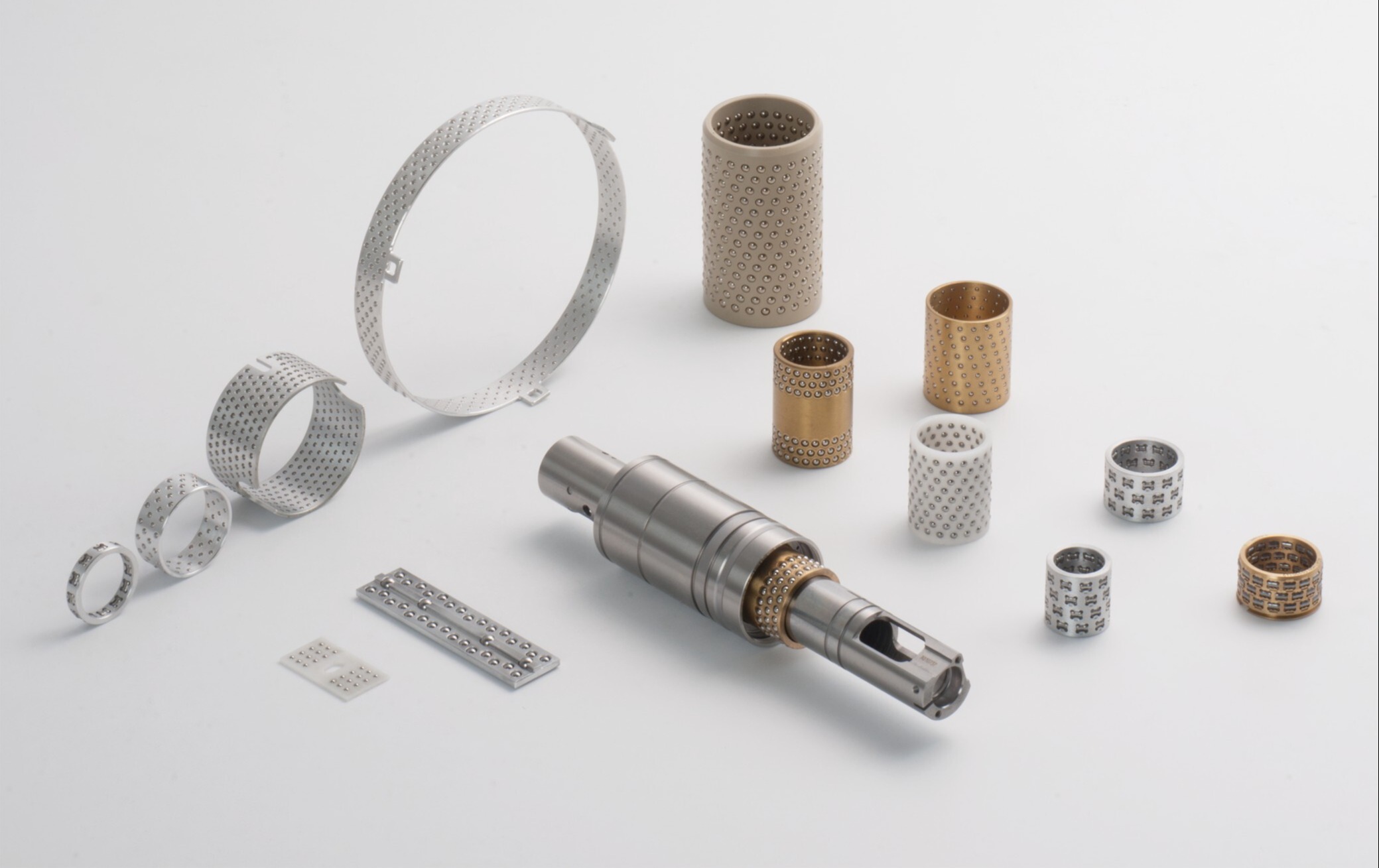

Produkttyp	Säulen	Buchsen	Käfige	Wälzkörper	Zubehör
Werkstoff	1.3505 / 1.7131 / 1.4112, Alternativen nach Absprache	1.3505 / 1.4112, Alternativen nach Absprache	Alu / Messing / POM / PEEK / Inox	1.3505 / 1.4125, Keramik nach Absprache	Nach Absprache
Abmessungen	Führungsdurchmesser 3–150 mm, Längen bis 1000 mm (gilt für Säulen, Buchsen und Käfige)			ø1–ø6 mm 3x4 / 4x4 / 6x8 mm
Weiteres				Kugeln / Agathon-Rolle / Profilrolle	Abdichtungen, Montage- und Befestigungsmaterial

EU DIN:

Beschreibung:

1.3505 (100Cr6)

Wälzlagerstahl

1.7131 (16MnCr5)

Einsatzstahl / Werkzeugstahl

3.1645 (AlCuMgPb)

Aluminium

2.0401 (CuZn39Pb3)

Messing

1.4112 (X90CrMoV18)

Nichtrostender martensitischer Edelstahl (Buchsen, Säulen)

1.4125 (X105CrMo17)

Nichtrostender martensitischer Edelstahl (Kugeln)

1.4301 (X5CrNi18-10 oder V2A)

Austenitischer Edelstahl (Käfige)

Alternative Werkstoffe sind verfügbar; hier sind die gängigsten aufgeführt.

Technische Unterlagen

Dokumente & Downloads

Von der ersten Idee bis zur fertigen Konstruktion: Unsere Unterlagen liefern Ihnen detaillierte Informationen zu unserer Säulenführungstechnologie und den Individualiesierungsmöglichkeiten.

Hauptkatalog

Ausgewählte Kapitel direkt herunterladen

Für den Maschinenbau stehen Ihnen zwei Kapitel unseres Hauptkatalogs separat zur Verfügung: Kapitel 2 „Führungs- und Zentrierelemente – Grundlagen“ sowie Kapitel 6 „Führungselemente – kundenspezifisch“. Den vollständigen Hauptkatalog finden Sie im allgemeinen Downloadbereich.

Kapitel 2 herunterladen ↓ Kapitel 6 herunterladen ↓

Broschüre

Gebündeltes Know-how für Ihre Anwendung

Die Maschinenbaubroschüre zeigt Ihnen auf wenigen Seiten, wie unsere Lösungen Sie im Maschinenbau unterstützen.

Broschüre herunterladen ↓

Nicht gefunden, was Sie suchen?

In unserem FAQ-Bereich finden Sie Antworten auf häufig gestellte Fragen. Bleibt Ihr Anliegen offen, können Sie uns direkt kontaktieren. Unser Team unterstützt Sie gerne bei der Suche nach der passenden Lösung.

TECHNOLOGIE

Entdecken Sie die Vorteile der Säulenführungstechnologie

Unsere Säulenführungstechnologie ist dann zur Stelle, wenn klassische Führungstechnolgien, wie Linearführungen, Kugellager, Gleitlager, Rollenlager, usw. an ihre Grenzen stossen. Wir eröffnen Lösungsräume: Hohe Steifigkeit und Tragfähigkeit, Präzision im μm Bereich, kompakte reduzierte Bauweise.

Kompakt

Unsere Systeme haben einen geringen Platzbedarf

Präzise

Wiederholgenauigkeit im Sub-μm-Bereich

Individualisierbar

Individuell anpassbar auf Ihre Anforderungen

S.I.C.E

Einfachheit gewinnt

Hohe Systemkomplexität wird oft zum Schwachpunkt. Im High-End-Maschinenbau zählen einfache, robuste Lösungen: weniger Bauteile, weniger Schnittstellen, höhere Zuverlässigkeit.

Einfachheit ist konstruktive Stärke.

AUSWAHL

Die richtige Technologie macht den Unterschied

Jede Führungstechnologie hat ihre Berechtigung. Entscheidend ist die passende Auswahl für Ihre Anwendung: Steifigkeit, Einbausituation und Laufverhalten müssen ganzheitlich abgestimmt werden.

Höhere Performance, längere Lebensdauer, bessere Wirtschaftlichkeit.

INNOVATION

Lösungen, wenn andere an Grenzen stossen

Wenn klassische Systeme an ihre Grenzen kommen, eröffnet Agathon neue Lösungsräume mit Säulenführungstechnologie: hohe Steifigkeit und Tragfähigkeit, Präzision im μm-Bereich, kompakte, reduzierte Bauweise.

Einfachere Systeme. Höhere Leistung.

Weiterführende technische Informationen zu der Säulenführungstechnologie

Im Katalog finden Sie weiterführende technische Informationen zu Säulenführungen sowie unser Standardsortiment. Für spezifische Fragen zu Ihrer Anwendung beraten wir Sie gerne persönlich.

Kapitel 2 für …
Kapitel 6 für …
Broschüre Maschinenbau

Katalog herunterladen – Downloads Maschinenbau

Individualisierungsmöglichkeiten unserer Säulenführungstechnologie

Produkttyp	Säulen	Buchsen	Käfige	Wälzkörper	Zubehör
Werkstoffe	1.3505 / 1.4112, Alternativen nach Absprache	1.3505 / 1.4112, Alternativen nach Absprache	Alu / Messing, POM / PEEK, Inox-Stahl	1.3505 / 1.4125, Keramik nach Absprache
Abmessungen / Zusatzinformation	s. Lohnfertigung …			Kugel, Agathon Rolle, Profilrolle · Hybridkäfige	Abdichtungen, Montagematerial, Sicherungsringe

Unsere Dienstleistungen

Gesamtkonzepte
Auslegungen
Design
Berechnungen
Plug&Play Lösungen inkl. Waschen, Schmieren & Montage
Protokolle
Verpackungen
Baugruppenmontage
Schulungen
Gebündelte Erfahrung aus über 50 Branchen

Mehr zur Lohnfertigung als Präzisionsfertigung & Ergänzung für unsere Kunden

Querschnitt durch die Anforderungen unserer Kunden

Präzision & Prozesssicherheit

Positionier- und Wiederholgenauigkeit und stabile Prozesse
Reinraumfähigkeit, validierbare Abläufe und vibrationsarme Bewegungen

Modularität & Skalierbarkeit

Modulare Erweiterbarkeit durch definierte Schnittstellen
Skalierbare Lösungen vom Prototyp bis zur Serienproduktion
Applikationsspezifische Anpassung bei maximaler Standardisierung

Integration & Effizienz

Plug-and-Play
Nahtlose Integration in bestehende Systeme, Rückwärtskompatibilität
Optimierung von Taktzeiten und Wartung

Qualität & Nachverfolgbarkeit

Protokolle nach Absprache
Rückverfolgbarkeit & individuelle Beschriftung auch für OEM

Hygiene & Lifecycle

Reinigungsfreundliches Design
Ersatzteil- und Lifecycle-Konzepte für langfristige Betriebssicherheit
Forecasting, Lieferkonzepte

Neuen Herausforderungen, die für Ihre Branche Standard sind, stellen wir uns gerne – fordern Sie uns heraus!

Vom Grundkonzept zur spezifischen Anwendung

Vom ersten Gespräch bis zur fertigen Systemkonfigurationen.

Ein ganzheitlicher Lösungsansatz.

Bei der Entwicklung und Fertigung anspruchsvoller Sonderführungen verstehen wir uns als verlässlicher Partner auf Augenhöhe. Wir begleiten Sie bei der Neuentwicklung und Optimierung Ihrer Führungskonzepte – als verlängerte Werkbank oder als Premiumhersteller leistungsfähiger, langlebiger Lösungen.

Unser Anspruch ist es, gemeinsam mit Ihnen die technisch und wirtschaftlich optimale Lösung zu realisieren. Dabei orientieren wir uns konsequent an S.I.C.E. (Simple Is Complicated Enough) sowie einer ganzheitlichen TCO (Total Cost of Ownership)-Betrachtung.

Profitieren Sie von unserer Erfahrung, der methodischen Kompetenz und dem Engagement unserer Experten – für Lösungen, die nachhaltig Mehrwert schaffen.

Anforderungen verstehen

In einem gemeinsamen Gespräch hören wir zu und verstehen Ihre Aufgabenstellung, Ziele und Rahmenbedingungen.

System analysieren

Wir analysieren Ihr System und identifizieren relevante Einflüsse und Wechselwirkungen.

Komponenten auslegen

Wir legen das optimale Führungssystem aus – abgestimmt auf Ihre Anforderungen.

Lösung validieren

Wir validieren die Lösung in Tests und begleiten die Umsetzung bis zur Serienreife.

Continuously supporting you during the next system innovation cycles

Qualitätssicherung

SQS-zertifiziertes Schweizer Familienunternehmen

Wir sind ein SQS-zertifiziertes Schweizer Familienunternehmen. In unserer internen 3D-Mess- und Qualitätssicherungsabteilung stellen wir sicher, dass die höchsten Toleranzanforderungen sowohl für unsere eigenen als auch für Kundenprodukte eingehalten und dokumentiert werden. Hierfür verfügen wir über hochgenaue Messmaschinen in optimal klimatisierten Räumlichkeiten und entsprechend qualifiziertem Personal.

Zertifizierungen (ISO)

ISO DIN 9001
ISO DIN 14001
ISO DIN 45001

Unsere Zertifikate hier zum Download.

3D Messmaschinen

Zeiss “PRISMO Navigator S-ACC”

Messbereich: X = 900 mm, Y = 1200 mm, Z = 650 mm
Messgenauigkeit: 0,9 µm + L/350
Maximales Werkstückgewicht: 2000 kg
Ideale Raumtemperatur: 19–21 °C
Jährliche Kalibrierung (durch OEM)

Taylor Hobson “Talyrond 385”

Messbereich: Ø = 260 mm / Maximale Höhe = 500 mm
Messgenauigkeit: ± 0,01 µm (Rundheit) / 0,5 µm (Kontur)
Maximales Werkstückgewicht: 50 kg
Ideale Raumtemperatur: 19–21 °C
Jährliche Kalibrierung (durch OEM)

1. Welche klassischen Führungs- und Lagersysteme gibt es im Maschinenbau?

Zu den gängigen Führungssystemen und Lagerlösungen zählen:

Linearführungen mit Führungsschiene und Wagen (für lineare Bewegungen)
Kugel- und Rollenlager (für reine Rotationsbewegungen)
Gleitführungen wie Gleitbuchsen und Gleitplatten

Moderne, integrierte Führungssysteme kombinieren mehrere Funktionen und reduzieren Schnittstellen sowie Bauteile – für mehr Effizienz und Zuverlässigkeit.

2. Was ist der Unterschied zwischen Kugelgewindespindeln und Führungssystemen?

Eine Kugelgewindespindel wandelt eine rotierende Bewegung in eine lineare Bewegung um und gehört damit zu den Antriebselementen.

Ein Führungssystem hingegen stabilisiert und führt Bewegungen präzise. Es nimmt Kräfte auf, ohne diese aktiv umzuwandeln.

👉 Der Unterschied:

Spindel = Bewegung erzeugen
Führungssystem = Bewegung präzise führen und stabilisieren

3 . Wie beeinflusst das Führungssystem Präzision und Lebensdauer meiner Maschine?

Die Wahl des richtigen Führungssystems ist entscheidend für:

Präzision im µm‑Bereich
Stabilität und Schwingungsverhalten
Lebensdauer und Wartungsaufwand

Ein optimal ausgelegtes System reduziert Verschleiss, verbessert die Prozessstabilität und erhöht die Gesamtperformance der Maschine.

4 . Welche Faktoren sind bei der Auslegung eines Führungssystems entscheidend?

Die optimale Auslegung hängt von der Anwendung ab. Wichtige Faktoren sind:

Steifigkeit und Belastung
Einbauraum und Schnittstellen
Laufverhalten und Genauigkeit
Prozessbedingungen

👉 Durch strukturierte Analyse und Engineering-Erfahrung wird die passende Lösung definiert.

5 . Wie lassen sich Umrüstzeiten und Prozessstabilität verbessern?

Ein durchdachtes Führungskonzept reduziert Komplexität und steigert Stabilität. Wichtige Hebel sind:

Reduktion von Schnittstellen
Integration von Funktionen (z. B. Abdichtung, Fixierung)
passendes Führungs- oder Zentrierkonzept

👉 Ergebnis: kürzere Umrüstzeiten und stabilere Prozesse.

6 . Wie finde ich die richtige Lösung für meine Anwendung?

Die passende Lösung entsteht durch die Kombination von:

Anforderungsanalyse (Präzision, Belastung, Bauraum)
Erfahrung aus realen Anwendungen
systemischem Engineering

👉 Ziel ist ein Führungssystem, das im Gesamtsystem funktioniert – nicht nur als Einzelkomponente.

7 . Wie analysiert Agathon meine Anwendung konkret?

Agathon verfolgt einen strukturierten Engineering-Ansatz:

Analyse der Systemanforderungen (Präzision, Lasten, Einbauraum)
Bewertung geeigneter Führungskonzepte
Iterative Optimierung gemeinsam mit dem Kunden (z. B. im CAD)

👉 Ergebnis: eine praxiserprobte, zuverlässige Systemlösung mit hoher Performance.

8 . Welche alternativen Führungssysteme gibt es?

Neben klassischen Lösungen existieren weitere Technologien:

Kugelumlaufbuchsen
Kugelgewindetriebe
Magnetlager
Hydrodynamische Lagersysteme

👉 Die Auswahl hängt stark von der Anwendung und den Anforderungen ab.

Wir begleiten Bewegungen, die zuverlässig funktionieren müssen
