Dom Plus - Hochpräzises 4-Achsen-Schleifzentrum zur Bearbeitung von Wendeschneidplatten am Umfang mit 2 Schutzfasen durch Umspannen.

Das Dom Plus Konzept

Dom Plus - die Grundmaschine

● Übersichtliche Konstruktion mit bester Einsicht und Dachmontagemöglichkeit für Peripheriegeräte
● 180° drehbarer Ladegreifer für flexible Handling- Abläufe und zum Schleifen einer 2. Fase

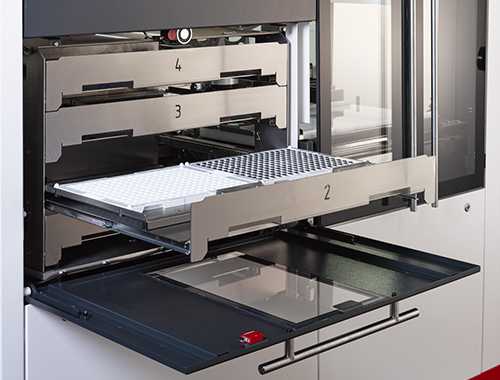

● Palettenablagesystem mit 4 Einschüben und 8 bis 12 Paletten
● Leistungsstarke Direktantriebe auf X-, Y- und C-Achse
● Inprozess- oder externe Abrichtkonzepte möglich

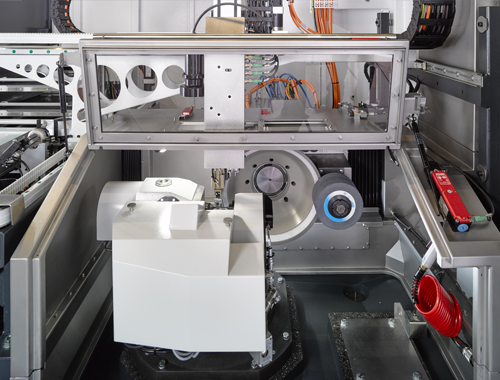

● Kompakter, gekapselter Schleifraum
● Schleiftopfdurchmesser 350 mm
● Konstruiert nach neusten Eco-Designgrundsätzen
● Werkzeuge, Bedienung und Programmierung sind zu den anderen Agathon Maschinen weitgehend kompatibel

Technische Daten
Anzahl Paletten
8 (12)
Ø Schleiftopf
350 mm
Abmessungen (L x B x H)
2.75 m x 2.10 m x 2.22 m (mit Leuchte 2.60 m)
Arbeitshöhe Schleifraum
950 mm
Gewicht
5300 kg
Schwenkbereich C-Achse
-90° bis +45°
OD | IC
max. 60 mm | min. 3.96 mm
Werkstück-Spannweg
23.5 mm
Materialien
Hartmetall, Cermet, Keramik, CBN, PKD
Benutzerfreundlichkeit

● Hervorragende Einsicht und Zugänglichkeit dank ergonomischem Design
● Durchgängige Agathon Bedienungsphilosophie und Software
● Einzigartige, domänen-spezifische Programmiersprache für Wendeschneidplatten
● Optionale Software zur einfachen Erstellung von Programmen für ISO-Wendeschneidplatten (AGP-Iso)
● Einfaches Reteach
● Schnell zu reinigen dank gekapseltem, kompaktem Schleifraum
● Wartungsfreundlich
● Umfangreiches Schulungsangebot für Programmierung, Bedienung, Unterhalt

Ausgewählte Optionen

● Vision-System für Teileausrichtung und Spoterkennung

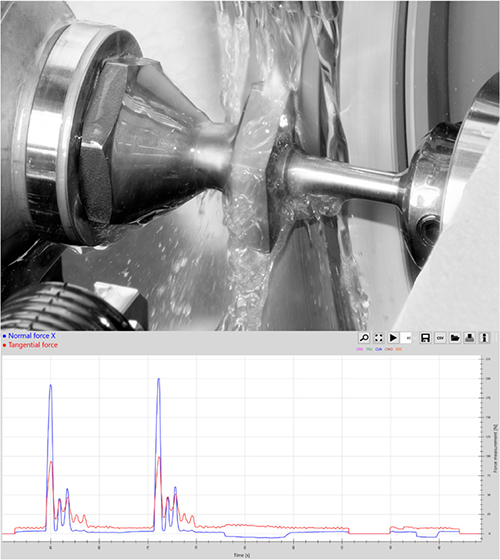

● 2D-Kraftmessungssystem für Normal- und Tangentialkraft zur Prozessdefinition, Optimierung und Kontrolle
● Grafische Erstellung von Programmen für ISOWendeschneidplatten (AGP-Iso)
● Umfangreiche Möglichkeiten bei Connectivity und Datamanagement

Dom Plus - Herausragende Vorteile

Hohe Autonomie und Flexibilität

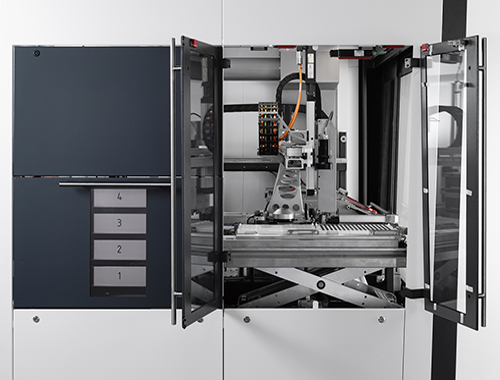

● Standardmässig mit Palettenablagesystem mit 4 Einschüben
● Pro Einschub 2 bis 3 Palettenplätze
● Alle Paletten eines Einschubs simultan von Linearhandling erreichbar
● 180° drehbarer Ladegreifer für 2. Fase und weitere Handling-Abläufe
● Hochauflösendes Vision-System
● Hohe Prozessstabilität Geringe Kosten pro Werkstück

Geringe Kosten pro Werkstück

● Kurze Nebenzeiten durch agiles Handling und internes Abrichten
● Einheitliche, kompatible Agathon-Werkzeuge
● Schneller Produktwechsel durch Offline-Programmierung und grafische Simulation
● Reduzierter Energiebedarf durch konsequentes Eco-Design
● Wartungsarme Komponenten

Höchste Verfügbarkeit

● Modernste, wartungsarme Antriebe
● Kurze Umrüstzeiten
● Designed and manufactured in Switzerland
● Schneller, kompetenter und effizienter Tele- und Service vor Ort
