Komplettes Produktportfolio und einzigartige Technologie

Unsere hochpräzisen Laser- und Schleifmaschinen werden weltweit für die industrielle Produktion von Wendeschneidplatten eingesetzt, vor allem für Automobilindustrie und Medizinaltechnik.

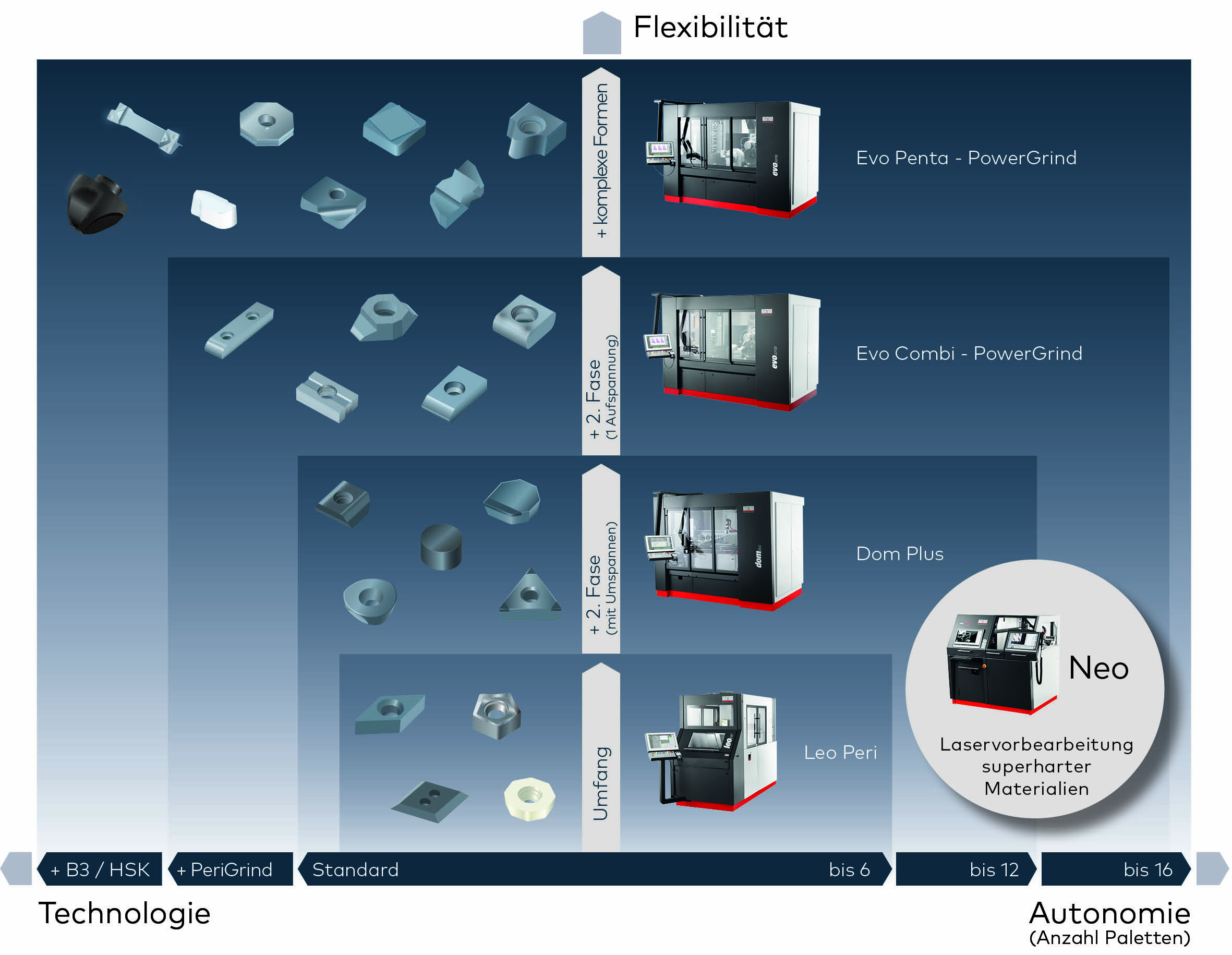

Maschinengrafik_CMYK_de_20190730
icon

Evo Penta

Hochpräzises 5-Achsen-Schleifzentrum
zur Bearbeitung von Wendeschneidplatten mit komplexen Geometrien.

icon

Evo Combi

Hochpräzises 4-Achsen Schleifzentrum zur Bearbeitung von Wendeschneidplatten am Umfang mit zwei Schutzfasen in einer Aufspannung.

icon

Dom Plus

Hochpräzises 4-Achsen Schleifzentrum zur Bearbeitung von Wendeschneidplatten am Umfang mit zwei Schutzfasen durch Umspannen.

icon

Leo Peri

Hochpräzises 4-Achsen Schleifzentrum zur Bearbeitung von Wendeschneidplatten am Umfang.

icon

Laser Neo

Laser- Bearbeitungsmaschine zur Vorbearbeitung (near-to net-shape) von superharten Werkstoffen (PKD, pCBN).

Unsere Maschinen im Vergleich

Leo, Dom und Evo zeichnen sich durch eine bewusste Balance aus Bewährtem und Innovativem aus. Alle Maschinen werden in Bellach bei Solothurn entwickelt und gefertigt.

Download Produkt-Übersicht
Leo Peri Dom Plus Evo Combi Evo Penta Evo Quinto
Leo Peri Dom Plus Evo Combi Evo Penta Evo Quinto
Werkstoffe Hartmetall, Cermet, Keramik, CBN, PKD Hartmetall, Cermet, Keramik, CBN, PKD Hartmetall, Cermet, Keramik, CBN, PKD Hartmetall, Cermet, Keramik, CBN, PKD Hartmetall, Cermet, Keramik, CBN, PKD
IC min 3.96mm 3.96mm 3.96mm 3.96mm 3.96mm
OD max 35mm 60mm 100mm (max 120mm) 50mm ca. 81 mm
Werkstückdicke 23.5mm (Spannweg) 23.5mm (Spannweg) 28.5mm (Spannweg) 29mm (Spannweg) 28 mm | 26 mm (je nach Spannteil)
Flexibilität Umfang (Fasenschleifen optional) 1 Fase, zweite Fase mit Umspannen 2 Fasen in einer Aufspannung Komplexe Geometrien Maximal. Für hoch komplexe Geometrien (Stechplatten, Spanbrecher, orthogonale Schleifrichtung für PKD etc.)
Schleiftopf Ø 250mm / 280mm 350mm 400mm 400mm 400mm
Achsen 4 4 4 5 5
Spannsysteme B1 B1 B1 B1 und B3 B1, B3, HSK
Schwenkwinkel C-Achse -45° (-75°) bis +36° -90° bis +45° -140° bis +140° -140° bis +140° –140° bis +140°
Y-Achsen Fahrweg -17mm bis +69mm -100mm bis +53mm -266 bis +352mm -266 bis +352mm –266 bis +352 mm
X-Achsen Fahrweg -23mm bis +36mm -45mm bis +100mm -63mm bis +223mm -63mm bis +223mm –63mm bis +223 mm
B-Achsen Geschwindigkeit 300°/s 300°/s 720°/s 300°/s 300°/s
Spannkraft 500-8800N 500-8800N 500-8500N 500-8500N 500-8500 N
Anzahl Paletten Max 6 Max 12 Max 16 Max 16 Max 16
Mögliche Abricht-Optionen Intern: DirectCupDress Intern: DirectCupDress
Oder extern: CupDress, ExternPeriDress
Intern: DirectCupDress, PowerGrind
Und extern: CupDress, ExternPeriDress, ExternCombiDress
Intern: DirectCupDress, PowerGrind
Und extern: CupDress, ExternPeriDress, ExternCombiDress
Intern: DirectCupDress, PowerGrind
Und extern: CupDress, ExternPeriDress, ExternCombiDress
Optionen (Auswahl) Kraftmessung
3D Simulation
AGP-Iso
Datapool
I4.0
Fasenschleifen
Kraftmessung
3D Simulation
AGP-Iso
Datapool
I4.0
Kraftmessung
3D Simulation
AGP-Iso
Datapool
I4.0
PowerGrind
PeriGrind
Kraftmessung
3D Simulation
AGP-Iso
Datapool
I4.0
PowerGrind
PeriGrind
Kraftmessung
3D-Simulation
3 D-Messtaster
AGP-Iso
Datapool
SmartConnectivity
PowerGrind
PeriGrind“
Dimensionen
(B x T x H)
1290mm x 2980mm x 2140mm 2750mm x 2100mm x 2290mm 3060mm x 2100mm x 2290mm 3060mm x 2100mm x 2290mm 3060 mm x 2100 mm x 2290 mm
Gewicht 3099kg 5350kg 5800kg 5800kg 5800 kg
Leo Peri Dom Plus Evo Combi Evo Penta Evo Quinto
Leo Peri Dom Plus Evo Combi Evo Penta Evo Quinto
